IPKISS Link for Siemens EDA

IPKISS Link for Siemens EDA



IPKISS Link for Siemens EDA(以前称为IPKISS.eda)插入IPKISS集成光子设计平台,允许您将参数化单元导出到Siemens EDA的L-Edit和L-Edit Photonics。

享受专业EDA环境好处的光子集成电路(PIC)设计人员知道,要创造领先优势,对复杂元件细节的良好控制是非常重要的。IPKISS Link for Siemens EDA将IPKISS中的Python动力参数单元脚本与您喜欢的GUI集成在一起。

作为一个团队,不仅是前端的铃声和口哨,而且后端设计流程的可靠性和可扩展性也起着重要作用。享受一个可以访问超过14个晶圆厂PDK的设计流程,它将布局、电路和物理模拟整合在一个地方。

享受软件驱动的设计在建立和维护团队知识方面的所有优势,以及对专有库的轻松再利用。IPKISS.eda帮助您节省时间,提高团队工作的可靠性。

IPKISS Link for Siemens EDA与L-Edit和L-Edit Photonics完全兼容,后者是西门子EDA提供的易于使用的专业EDA环境。您只需点击一个按钮就能导入IPKISS的PDK。IPKISS Link for Siemens EDA也与L-Edit PDKs兼容,并在其基础上增加了先进的路由和专业组件。

  • 完全控制你的设计流程。用于脚本化参数化组件和高级波导路由的Python前端。一个Python后端,用于建立一个可靠和可扩展的设计流程。
  • 集成光子芯片设计和设计管理的完整框架,包括通过IPKISS集成光子设计平台进行物理和电路模拟、掩模设计、制造和测量。
  • 与西门子数字工业软件公司的Tanner EDA框架内的Calibre®和标准验证集成。
  • 可使用OpenAccess标准部署到第三方设计流程。



L-Edit和L-Edit Photonics的丰富布局功能与IPKISS的参数化光子元件和PDK库相结合,使用户能够将光子元件拖放到他们的布局中,并立即通过波导进行连接,同时完全控制横截面形状、弯曲和轨迹。

主要功能

用户界面

  • IPKISS 集成光子学设计平台:Python 参数单元 (pcell) 和设计流程自动化
  • Python前端到Siemens EDA框架(通过西门子EDA获取)——拖放集成
  • Python Notebooks:用于模拟和快速入门培训



可用技术

  • PDK:14+ IMEC iSiPP50G、IHP、AMF:完整概述
  • Packaging 库:Tyndall
  • 创建自定义技术:层堆栈、可视化、制造工艺流程



布局

  • 拖放组件放置
  • 非曼哈顿连接器
  • 从 GUI 检查和修改 pcell 参数值
  • 路由波导生成:直观、完整的路由路径控制和自动曼哈顿路由
  • 分层组件管理
  • 光子波导定义:柔性截面,参数弯曲算法
  • DRC by Calibre® 和 L-Edit 框架内的标准验证
  • GDSII 导入/导出



光子元件库

扩展的多库支持(IPKISS + PyCell 库)

L-Edit GUI 中提供的标准组件库

IPKISS 参数化组件

预定义的波导定义:条状、肋状、槽状、多级

分离器、耦合器、弯曲、交叉、孔

光纤耦合器:线光栅耦合器、曲线光栅耦合器、倒锥形

滤波器:MMI、Mach-Zehnder干涉仪、(多)环谐振器、直列光栅

光子晶体:一维和二维光子晶体,包括光子晶体腔

I/O:用于将结构组织成输入-输出的组件,自动向它们添加光纤耦合器并垂直堆叠它们,自动布局

Containers:扩展、扇出、重新路由、终止、自动转换端口

对齐标记、基准点



模拟

  • CAPHE 电路模拟
  • 来自 Python 脚本 UI 的基于紧凑/行为模型的电路仿真
  • 灵活强大的python定义S参数和时域仿真模型
  • 用于连接 EM 仿真工具的虚拟制造。 CAMFR 内置,可选与 CST Studio Suite、Lumerical FDTD 集成。 其他可应要求提供



基于 Python 的设计框架

IPKISS 集成光子学设计平台

基于紧凑模型的电路仿真

Python:一种简单的行业标准脚本语言

在一处定义构建块:减少工具之间的复制/粘贴和翻译

从单一定义中提取不同的表示(“视图”):布局、3D 模型、紧凑电路模型、电路连接、测试程序……

在视图之间交换信息

使用众多科学 Python 库添加优化、后处理计算、可视化



设计流程自动化

  • 通过 Python 脚本实现智能自动化
  • 与 3rd 方工具的接口
  • 结合Github等软件工程工具
  • OpenAccess 数据库自动化 (OaScript)

2x2 光交叉连接的设计。





光交叉连接 (OXC) 是电信运营商用来交换高速光网络以进行广播和组播的设备。

在本例中,我们开发了一个 2x2 开关。 我们展示了基于参数化组件库来布置光子电路是多么容易。 控制波导路径和形状。 检测交叉口。 申请 DRC。

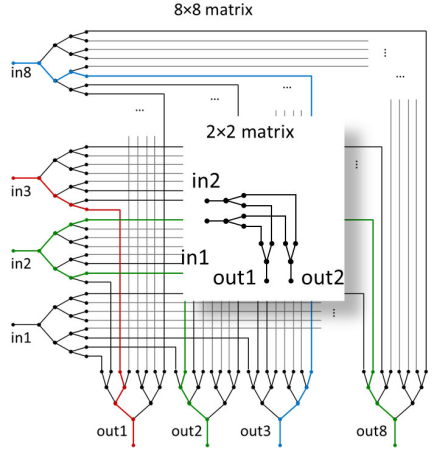

2x2交叉连接的架构





2x2 交叉连接的架构:我们可以看到 4 个用于光信号的光栅耦合器,5 个用于电转向信号和接地的焊盘。 基本构建块是 1x2 热光 MZI 开关(见下图)





1x2 热光 MZI 开关:1x2 分路器将光信号分成 MZI 的 2 个臂。 其中一个臂中的加热器由电信号控制。 两个臂中的信号耦合到一个 2x2 组合器并馈入下一级。



IPKISS.eda 中的设计流程



  • 从库(imec PDK)中拖放参数化组件。
  • 像热光 MZI 开关这样的组件可以分层构建,结合其他基本构建块,如分路器、组合器、加热器和波导。





  • 不同端口之间的连接是使用 L-Edit 功能生成的。

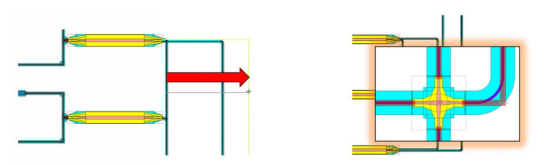

  • 使用 IPKISS.eda 生成波导
  • 控制形状和弯曲









  • 调整波导路径
  • 检测并引入交叉口

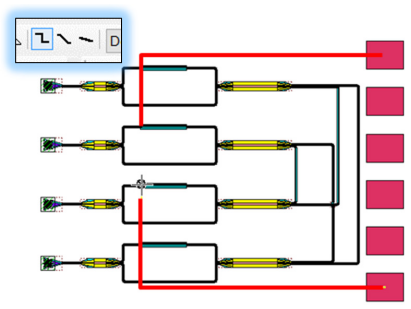

  • · 添加电焊盘并使用 L-Edit 进行接线。
