UniPlot

UniPlot



用UniPlot for Windows可视化和分析二维和三维数据

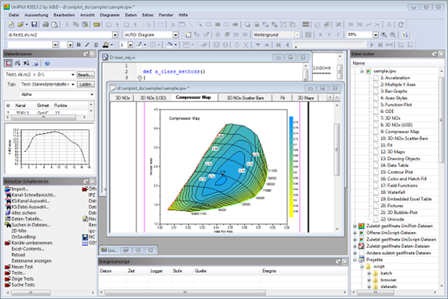

UniPlot是用来可视化和分析测试数据的。只需单击几下鼠标，就可以将数据转换为带色带的三维曲面地图、带颜色填充的等高线地图，或将二维数据打印为带多个轴的图表。文本对象、扫描的照片和其他绘图和标签元素也可以很容易地被插入到文档中。



数据可以交互处理，也可以自动处理，用于重复性的任务或分析。



UniPlot提供了一种高效而强大的编程语言。它允许用户向用户界面添加新功能，执行复杂的数学数据分析，导入特殊格式的数据文件或自动生成完整的文档。



UniPlot可以在Windows Vista/Windows 7/8/10下使用。



UniPlot特点



概述

• 多达255页的图形文档
• 英语和德语帮助系统
• 可使用鼠标编辑图表、数据集、图形对象
• 上下文菜单
• 多级撤消/重做
• 导出为PDF、EPS、JPG、PNG、TIFF、GIF、BMP、BMZ、EMF、EMZ、WMF、WMZ。
• 发送到Word，发送到PowerPoint
• 全屏模式
• 快速文档加载
• 免费的UniPlot文档查看器
• Unicode



图表

• 一页上任意数量的图表和一张图表中任意数量的数据集。
• 具有一个或多个x轴和y轴的图。
• 图的尺寸和位置可以用厘米表示，并具有真正的比例，例如1厘米等于20纳米。
• 轴可以上下缩放。
• 网格线、刻度标记和轴标题和标签的广泛设置。
• 自动或手动缩放轴。
• 日期/时间轴缩放。
• 测井轴刻度。
• 方轴缩放。
• 使用文本标记标签。
• 极坐标图。
• Waterfall图。



二维线图

• 用符号和液滴标记数据点。
• 用直线或曲线连接点（样条曲线、平滑曲线、回归曲线或非线性曲线拟合）。
• 虚线，可调节线的粗细，用户可自定义图案。
• 曲线下方的颜色和图案填充。
• 曲线之间的区域可以是彩色的，填充图案填充。
• 可调孵化线距离、线的粗细和颜色。
• 水平或垂直条形图。
• 自动创建可编辑图例。
• 上下船体曲线。
• 数据平滑以减少信号噪声。
• 线性或对数轴缩放。
• 可以标记数据点。
• 数据光标。



等高线图

• 自动或手动分配等值线（z级）。
• 用鼠标点击插入或删除等值线和标签。
• 为一个或多个等值线或一系列等值线设置线样式（类型、宽度、颜色）。
• 等值线之间的颜色填充。
• 色标条。
• 根据等值线梯度调整等值线标签。它们可以用边框和等值线的相同颜色绘制。
• 等值线面积的计算。
• x=const，y=const或沿任何曲线的等高线图横截面。
• WOT曲线可用作数据外壳。可以标记WOT曲线的点。
• 等高线图数据外壳可以自由定义。船体可以包含岛屿。
• 等值线和WOT曲线的样条曲线。
• 任何数量的二维和三维数据集可绘制在一个x/y图中（即功率和消耗图）。
• 数据可以绘制为散点图。可以标记极值（最小值和最大值）。
• 线性、非线性和薄板样条网格划分方法和数据平滑。



三维曲面地图

• 删除或不删除隐藏线的网格图。
• 曲面网格可以在数据外壳上剪裁，在外壳外部设置为“0”，或外推到图表的边缘。
• 三维表面网格线对应于轴分割标记。
• 在表面绘制等值线。
• 正投影或透视投影。
• 双线性或样条插值，用于更改矩阵的列数和行数。



绘图对象

• 画线、箭头、矩形和椭圆。
• 具有居中、右对齐或左对齐的多行文本对象。
• 将图形对象分组到单个单元。
• 向后发送、向前发送、拖动和调整大小、复制、剪切和对齐图形对象。
• 可调元素属性：颜色填充（纯色或渐变色）、阴影、大小、位置、圆边等。
• 可调整的对齐网格，便于鼠标编辑。
• 保护对象不受鼠标意外更改的影响。
• 插入图片（JPG、BMP、GIF、PNG、BMZ、EMF、EMZ、WMF、WMZ）。
• OLE服务器和容器。将UniPlot图表插入其他Windows应用程序，或将图形、表格、文本等插入UniPlot文档。
• 如果安装了LaTeX，则可用于插入公式文本。



数据处理

• 快速数据浏览器。多达10000个频道。行是仅受2 GB的文件大小的限制。
• 通道可以有不同的数据类型（4和8字节浮点、8、16和32位整数、日期/时间）。字符串）。
• “缺失值”。
• 过滤、分类通道。
• 使用公式解释器添加、转换通道。
• 插入/删除/编辑全球属性或通道属性。
• 删除频道或行。
• 冻结栏位。
• 创建Excel报表。
• 浏览器可通过用户定义的功能进行扩展。
• 导入ASCII或Microsoft Excel（包括Excel 2007）、VS100/INCA-、dBase-、Lotus-、FEVIS-、Combi-、IFILE-、netCDF-、MATLAB和其他数据格式。可以使用内置语言UniScript数据库访问（例如通过ADO或DAO）添加新的过滤器。
• 导入时间信号（1D数据）。
• 导入x/y数据曲线（2D数据）。
• 导入不规则分布的3D数据。
• 导入等距分布的矩阵数据。
• 导入非等距分布的矩阵数据。
• 导入船体数据。
• 导出插值矩阵数据。
• 导出船体数据。
• ASAM-ODS数据库（RPC和Corba）。



UniScript编程语言

• UniScript是一个面向矩阵的解释器，具有类似C的语法。
• 向UniPlot添加新功能。
• 自动化重复任务。
• 分析和转换数据。
• 更改菜单和创建对话框的功能。对话框可以包含文本、编辑字段、列表框、组合框和复选框。
• 三角函数、排序、搜索、读写（ASCII、Excel、二进制）函数。
• 线性代数（逆、特征值、行列式等）——这些函数建立在BLAS/LAPACK/LINPACK例程上。
• FFT和iFFT。
• 常微分方程组。
• 拟合样条曲线。
• 非线性回归。
• 复数：大多数运算符和数学函数可用于复数。
• 字符串：字符串向量和矩阵、连接、比较、搜索和替换、排序。
• 流量控制：for，while，break，continue，return，if-then-else，try-except。
• UniPlot有上千种功能。新函数可以由用户定义。
• 用C语言、C++语言或其他语言编写的DLL（动态链接）可以加载到UniPlot中。
• UniScript可以访问属于UniPlot的所有文档、数据集、图表、图形对象、菜单和编辑器。
• UniPlot是一个ActiveX服务器和ActiveX客户端。
• UniPlot是一个OLE服务器。
• 源代码调试器。
• 带有语法突出显示的编辑器。
• UniScript可以用作独立程序



系统要求

• Windows Vista、Windows 7、Windows 8/8.1、Windows 10。
