PCB Analyzer

Icon

PCB Analyzer



将客户提供的数据转换为可用于面板化的文件的快速、简单的方法。



  1. 组织层次

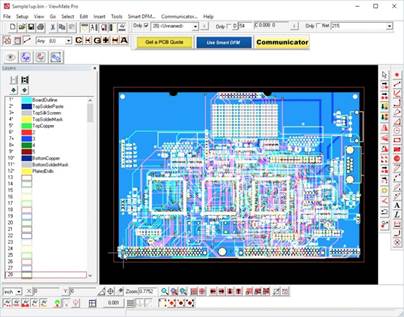

很难识别客户提供的数据。客户使用的图层名称并不总是直观的。此外,数据可以以任何顺序提供,这进一步增加了层标识的复杂性。使用PCB Analyzer识别每一层后,数据将被重新排序和重命名,以使设计更易于理解。右图中的原始数据不易理解。在用PCB Analyzer处理后,层被重新组织并且更容易理解。数据总是以相同的顺序呈现。类似于PCB的构造方式。这使得随后通过自动化脚本处理数据变得更加容易,因为每个层现在都被清楚地标识出来了。

Step1



  1. 设置演练数据

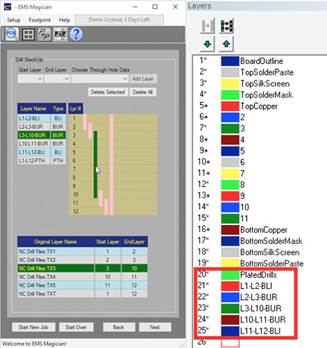

有一个复杂的工作,有很多盲孔和埋孔层?没问题。EMS Magician使设置这些工作变得容易。只需为每个盲层和/或埋层对选择起始层、结束层和包含钻孔数据的层。EMS Magician向您展示了一个图形表示的演习堆栈。请注意,CAM编辑器中的层将自动重命名,以使网络列表提取速度变得很快!

Step2



  1. 验证PCB轮廓

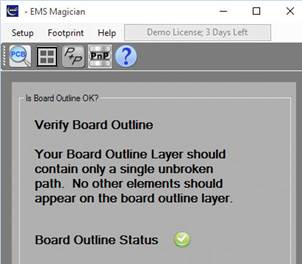

很多时候,我们的客户不提供PCB轮廓。或者轮廓是多层的。在我们不想要的地方。PCB Analyzer帮助您识别和清理PCB轮廓。一旦您确定了轮廓层,我们通过删除重复元素、合并共线轨迹、删除覆盖元素和缩小轮廓中的小间隙来清理它。

Step3



  1. 将数据剪辑到PCB轮廓

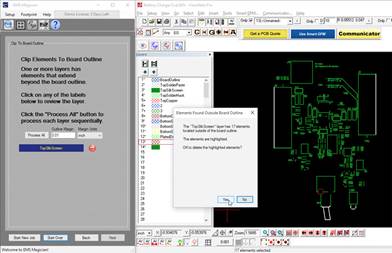

我们经常看到数据位于PCB外形之外。或者太靠近轮廓边缘。PCB Analyzer将检查每一层,并自动将元素剪辑到PCB轮廓的指定边距内。您可以在提交删除之前检查每个层。

Step4



  1. 将负片层转换为正片

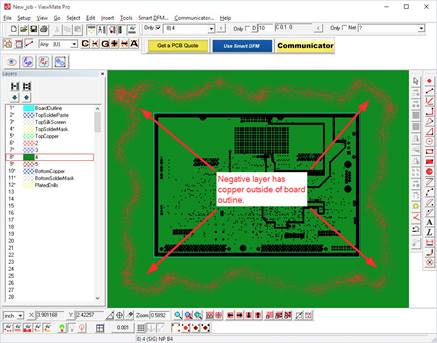

有时,我们会看到负数据层的铜位于PCB外框之外。如果我们想用负层数据逐步重复设计,这会产生问题。

Step5 i



PCB Analyzer将自动将负层转换为具有等效几何结构的正层。除PCB外形之外没有更多数据!



Step5 ii



  1. 执行自定义DFM规则检查

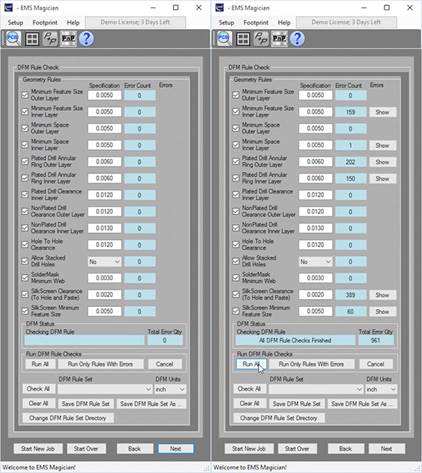

PCB Analyzer将执行DFM检查,以确保设计已准备好进行制造。使用我们预定义的DFM规则集之一,或创建并保存您自己的自定义DFM规则集。在运行DFM规则检查后,有问题的规则旁边会出现“Show”按钮。

Step6 i

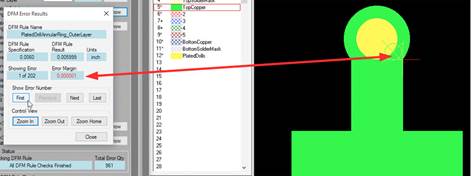

您可以快速导航错误。使用导航控件循环查看错误。使用CAM编辑器进行更正,然后重新运行DFM检查,直到所有问题都得到解决。

Step6 ii



  1. 自动剪辑丝网数据

DFM规则检查之一允许您设置丝网剪裁边距。PCB Analyzer将使用您指定的值来自动剪裁顶部和底部的丝网层。

Step7



  1. 提取IPC-356和F04网络列表

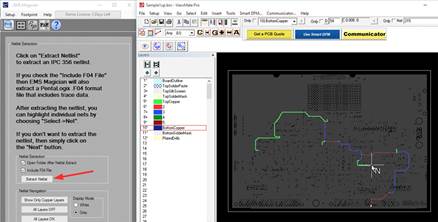

PCB Analyzer自动配置层编号,以便快速提取网络列表。您可以提取包含跟踪信息的IPC-356行业标准网络列表和PentaLogix F04格式的网络列表。这样就可以轻松地跨多个层导航网络列表:

Step8

快速导航
