ViewMate

ViewMate



ViewMate

Gerber Viewer

  • 包括智能DFM和ViewMate Responder
  • 逐层设计可视性
  • 可以立即获取PCB的报价并订购它



ViewMate Deluxe

Gerber Editor

  • 包括智能DFM和ViewMate Communicator
  • 编辑并保存Gerber和Drill数据
  • 在一个面板上放置多个设计样本
  • 导入ODB++



ViewMate Pro

Advanced CAM Processor

  • 包括智能DFM和ViewMate Communicator
  • DXF -> Gerber -> DXF
  • 创建模板孔
  • 导入ODB++
  • 许多高级CAM功能



  1. 导入和导出AutoCAD DXF文件

您现在可以使用ViewMate Pro查看和编辑DXF文件。例如,如果板轮廓作为DXF文件提供,则可以将其导入到ViewMate Pro中。然后可以使用它生成所需的制造文件,也可以使用智能DFM进行处理。用户还可以将任何Gerber层导出到DXF文件。



DXF到Gerber

由于印刷电路板是在AutoCAD中设计的,所以有时制造图是DXF格式的。只需单击几下鼠标,即可将DXF文件导入到ViewMate Pro中。加载到ViewMate Pro后,可以编辑数据并另存为扩展的Gerber文件或将更改后的导出为DXF格式。



Gerber到DXF

这对于在AutoCAD中编辑Gerber数据很有用,后者可能比大多数CAM系统拥有更复杂的几何工具。

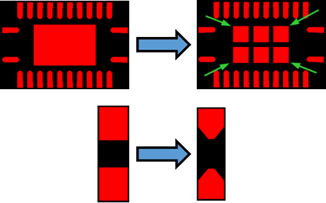

  1. 模板模块。它允许从PCB(Gerber)数据生成模具形状
  • 将护垫分为“window panes”。
  • 用“homebase”孔替换成对的矩形垫。
  • 创建可导入并用于未来设计的光圈库。

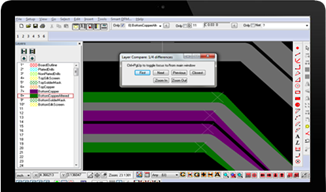

  1. 自动层对层比较
  • 使用图层比较功能比较两个图层。
  • 确保设计的新版本在连通性方面不存在差异,除非在您希望更改的区域。
  • 比较“Element by Element”或“Copper Area”。
  • 您可以一次比较多组图层。

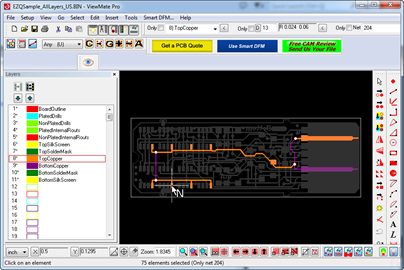

  1. 选择电气连接元件的能力
  • 使用此功能,您可以单击任何元素并突出显示与该元素电气连接的所有元素。
  • 此功能跨多个层工作,并使用可用的钻取和通过多个层来确定多层连接。
  • 将显示模式更改为灰色显示所有不属于所选网络的元素。选定的网络将以网络元素所在的各个图层颜色显示。这使得您很容易就能看到电连接网络的结构。



  1. 导入网络列表文件(IPC-356A

导入后,可以使用网络名称在主视图中检查网络列表连接。



  1. 清理Gerber数据并减小文件大小
  • 许多Gerber文件都包含使文件比需要的大得多的无关元素。
  • 通过查找和删除重复和/或覆盖的元素来减小文件大小。
  • 将用迹线填充的区域转换为填充的多边形。这可以在不更改数据连接的情况下显著减小文件的大小。



  1. 将焊盘层转换为钻孔文件并对钻孔数据进行排序
  • 使用ViewMate PRO,只需点击几下鼠标,即可将Gerber Pad层转换为NC钻孔层。圆形垫自动转换为数控刀具代码。
  • 对钻取数据进行排序,以减少获取您钻取数据所需的时间。



  1. 计算铜层面积
  • 精确计算任何层的铜面积。
  • 对于多层板,您可以选择包括连接层的桶的面积。



  1. 夹住丝网层
  • 覆盖板上开口的丝网可能导致问题。
  • 使用此功能从板上的孔和其他开口中移除丝网。
  • 您可以使用焊锡遮罩层作为指导来夹住丝网。将丝网夹在焊接掩模元件的指定边缘。



10.创建焊接掩模和/或焊接膏层

  • 没有焊接面罩或粘贴层?
  • 您可以设置选择标准,从顶部和/或底部铜层选择元件焊盘。
  • 将这些衬垫转移到新的一层。
  • 根据需要膨胀和/或收缩衬垫,以创建新的遮罩和/或粘贴层。



功能对比:





ViewMate Gerber Viewer

ViewMate Deluxe

ViewMate Pro

智能DFM

V

V

V

报价和订购PCB

V

V

V

新的ViewMate Communicator(使用“Live CAM Data”通过电子邮件进行通信)



V

V

新的ViewMate响应程序(使用“Live CAM Data”响应通信)

V





导入Gerber和Rout(Excellon等)、DPF、ODB++、HPGL

V

V

V

导入CAD和CAM光圈列表

V

V

V

打印

V

V

V

测量尺寸和距离

V

V

V

导出 Gerber, DPF, NC钻头



V

V

在一个文件中保存所有层数据的作业



V

V

用于轻松加载多个层的设置模板



V

V

添加和删除元素、插入文本和倒角



V

V

旋转、镜像、缩放和膨胀



V

V

将一个或多个作业面板化



V

V

将负层转换为正层



V

V

导入IPC-356网络列表





V

显示所有电气连接的元素





V

层对层比较





V

排序钻孔以优化路径





V

生成模具孔





V

将绘图板转换为闪烁的





V

凸轮工具(通风、圆角、移除未使用的衬垫、夹丝筛网等)





V

计算铜面积





V

DXF文件转换器





V

快速导航
