PhotoModeler Software

PhotoModeler Software



PhotoModeler Standard可以帮助您使用自己的相机从照片中创建精确、高质量的3D模型和测量。



PhotoModeler是基础产品。PhotoModelerPremium包含PhotoModeler Standard的所有功能,并添加扫描和密集表面建模(以及SmartMatch、运动、理想化、地理系统、体积、轮廓和无人机支持)。



作为基础产品,PhotoModeler Standard是一个功能强大、价格合理的工具,可以建立精确的模型并从照片中获取测量值。使用PhotoModeler Standard可以构建:

  • 各种对象和场景的类CAD模型。

  • 使用点、线、边、表面(照片纹理或阴影)和其他实体建模。

  • 自动化项目,使用包含的目标检测功能



PhotoModeler Standard广泛应用于以下领域:



制造、改装、更新





  • 厨房和浴室台面的测量

  • 楼梯测量和建模

  • 船和模板数字化



公共安全、事故重建、取证





  • 碰撞图,车辆碰撞测量

  • 犯罪现场图表

  • 安全摄像头和单个照片分析



建筑、工程







  • 适用于可视化、体量和视图研究的建模

  • 测量现有结构

  • 逆向工程设备

  • 应力和变形分析



测量





  • 建筑和工业测量

  • 现场测量

  • 碰撞和犯罪现场调查



PhotoModeler Premium为您提供了从照片创建精确、高质量3D模型和测量值的工具。这个过程称为基于照片的三维扫描。



PhotoModeler Premium是一款3D扫描仪,提供与3D激光扫描仪相似的结果(具有适当的纹理)。这个三维扫描过程产生了一个密集点云(密集表面建模,DSM)从任意大小的照片纹理表面。PhotoModeler Premium也是许多无人机/无人机项目的完美选择。



PhotoModeler Premium软件具备基本PhotoModelerStandard产品的所有功能,以及进行密集表面建模(DSM)、3D扫描、SmartMatch、地理系统和运动捕获的功能。因为Premium可以处理Standard的所有功能(如编码目标、手动项目等),如果您有多种项目类型,那么Premium可能是您的最佳选择。



PhotoModeler Premium是一个复杂的工具,可以建立精确的致密表面模型,并从您的照片中获取测量结果。使用PhotoModeler Premium可以构建:

  • 需要大量3D点的密集表面模型。

  • 传统上需要3D激光扫描仪的型号

  • 无人机和无人机项目,如体积测量、正交照片、轮廓等。

  • 随着时间的推移,利用运动能力进行测量。



PhotoModeler Premium广泛应用于以下领域:



测量、施工、采矿、地质





  • 在道路和地形施工中进行切割/填充

  • 矿井容量和矿井恢复

  • 悬崖和岩面建模

  • 料堆体积



法医、生物学、医学





  • 脚印和咬痕扫描

  • 形态模型和测量

  • 颅骨模型



建筑

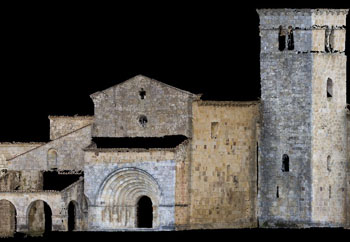

  • 建模/测量文物、挖掘、洞穴、雕刻

  • 形态测量

  • 用于策展目的的对象的非接触建模



无人机





  • 切割/充填

  • 正射照片镶嵌/DEMS/轮廓

  • 体积

  • 请参阅更多UAS应用示例



考古学,文物

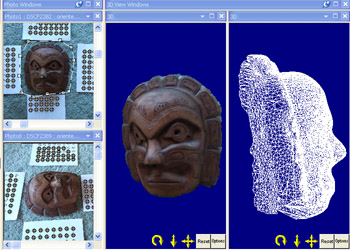

  • 建模/测量文物、挖掘、洞穴、雕刻

  • 形态测量

  • 用于策展目的的对象的非接触建模



电影、游戏、动画





  • 集合和工件模型

  • 逼真的照片纹理图

  • 理想化照片



什么是摄影测量软件?



摄影测量学是从照片(摄影图)中提取测量值的科学。自第二次世界大战以来,摄影测量一直以某种形式出现,当时摄影开始在遥感中发挥重要作用。



通过摄影测量,您可以用照相机测量和模拟真实世界。像高级卷尺、绘图工具和3D建模器一样使用相机!



摄影测量软件是一个计算机应用程序,它提供了进行摄影测量的工具——从相机中加载照片,以及从这些照片中生成精确的测量、图表和模型。



计算摄影测量从计算机的早期就已经出现。计算机的日益强大,现代图形用户界面的引入,以及80年代和90年代鼠标的引入,使得计算摄影测量可以在日常的台式计算机上运行。它现在是一个广泛的读者可以使用的工具。



摄影测量的应用



传统上,摄影测量分为空中和地面(或近距离)测量,但最近无人机和无人机的出现以及现代自动摄影测量技术模糊了这一界限。



在许多领域和应用中,摄影建模器是3D建模和测量的专业选择。要进一步了解PhotoModeler在特定行业中的使用方式,您可以查看它在以下八个领域的应用说明:



摄影测量学在装配和制造业中的应用



您是否装配或制造适合的或定制的产品?



定制装配、改装和改造通常需要对远程位置或客户现场进行测量和绘制图纸,以便能够制造或制造适合的零件。摄影测量学使用普通照相机创建测量和图表。您只需要一个照相机和一个卷尺,而不是一个复杂而昂贵的设备来进行现场测量,用于您的改造或改造业务。



摄影测量学在制造业中有几种应用。这里我们指的是在现场进行测量,并在工厂制造适合这些测量的物体的应用。也就是说,自定义安装、重新安装、改造或重新构建应用程序。



效益和优势



与大多数其他精确的现场测量技术相比,摄影测量(或基于摄像机的测量)具有以下主要优势:

  • 很少或没有专用设备

  • 低成本

  • 现场测量速度更快



在公共安全、事故现场和法医领域的应用



用您的相机绘制图表和测量



PhotoModeler摄影测量软件为许多执法、公共安全、事故重建和取证任务提供精确的测量和绘图。一种快速、准确、经济有效的方法。由执法部门和法医工程师使用。请参见下面的应用程序区域。



应用场景



摄影测量在事故重建和取证中有许多应用。我们把它们分为四类。





事故场景图:使用相机生成现有场景的图表和地图。





车辆碰撞测量:通过摄像头或未知摄像头测量车辆碰撞。





犯罪现场:犯罪现场图表绘制,三维弹头轨迹确定,鞋印扫描,血迹测量。





监控视频:可疑的高度恢复,以及一张照片上的图表。



工程和测量领域的应用

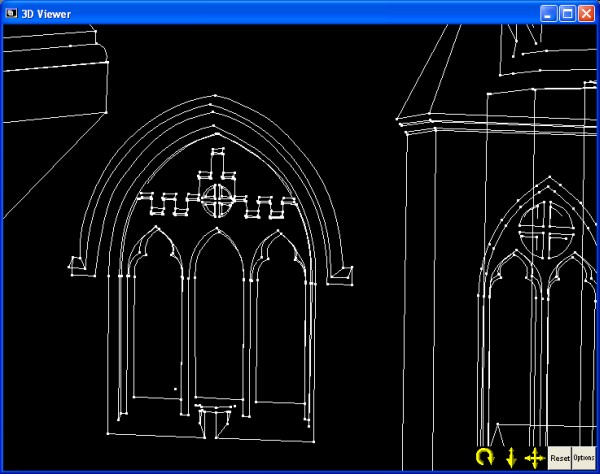

PhotoModeler软件具有许多功能和特性,支持工程师、测量员和架构师的需求。机械、土木和化学工程师使用PhotoModeler来完成各种测量和尺寸标注任务。测量员使用PhotoModeler生成地图、体积、切割/填充,并获取关键尺寸。建筑师使用PhotoModeler生成建筑、立面图,并协助阴影、体积和体量研究。



使用PhotoModeler,您可以:

  • 生成竣工图

  • 执行高密度表面建模

  • 测量和建模现有装置和设备

  • 对机械零件进行反向建模

  • 模拟圆柱形物体,如管道和容器,无需预先定位

  • 对设备或工艺进行动态测量

  • 进行建筑、BIM和保护研究

  • 导出用于CAD程序的模型

  • 使用PMS或PMU中的运动工具,跟踪变形和其他运动/形状变化。



用照相机数字化二维图案和模板

  • 您希望在纺织业务中使用CNC切割吗?

  • 是否需要将现有模式转换为CAD?

  • 您当前的选择是否不可行、昂贵、不准确或乏味?

对?看看您的二维模式数字化所需要的PhotoModeler!



“我研究过其他数字化系统,不管价格如何,PhotoModeler是更好的产品。它易于设置,易于使用,与行业标准的CAD软件包具有良好的集成性,这可以简化学习曲线,而且重要的是,如果摄像机可以安装到足够高的高度,则可以获得巨大的视野。我们的模式捕获工作流已经大大地减少了时间和所需的技能集!“—John Bland,Tecsew有限公司常务董事





用于模式捕获的PhotoModeler的好处



PhotoModeler软件提供了一种灵活、高效和经济的方法,可以使用标准相机数字化图案和模板。以下是一些好处:

  • 大型模板/模式捕获。无需特殊背景或特殊垫。把相机移开以捕捉大的图案。

  • 随心所欲地工作。在PhotoModeler中手动或自动数字化,或在最喜爱的CAD包中导出用于数字化的校正图像。直接支持Rhino 3D。

  • 效率高。只需一张照片,运行软件,就可以在短时间内获得数字图案。

  • 准确。PhotoModeler的背景是精确的摄影测量。PhotoModeler了解相机造成的扭曲,并对其进行纠正。

  • 具有成本效益。您只需要一台标准相机和带有模式捕获插件的PhotoModeler Standard。

  • 灵活。使用工厂中的永久相机捕获图案,或在现场捕获图案(即使使用远程客户端)。

  • 任何材料,任何厚度。数字化纸张、塑料、纸板、木材和金属图案,甚至是原始织物面板。

  • 查看文本和注释。使用相机和PhotoModeler的校正图像输出捕获图案,作为项目的一部分捕获文本和注释。

  • 非接触。一旦您的模式是下来,没有接触,所以它不会移动或被扣住。

  • 易于远程数字化。无需向远程客户或现场办公室发送昂贵的设备。

  • 重新查看。忘记数字化部分图案?没问题,只需重新加载之前捕获的照片。

  • 生长空间。当您想跳过二维模板时,可以使用相同的PhotoModeler软件进行完整的三维建模和捕获。

注1:在Beta期间,Pattern Capture插件随PhotoModeler Standard和Premium免费提供。



步骤



PhotoModeler允许您以两种不同的方式工作。安装在天花板或墙上的摄像机或移动摄像机的永久装置。



  • 固定摄像头——当您有一个专用的工作空间并打算重复数字化模板时,请使用此方法。设置阶段更为复杂,但每个模板的数字化速度更快。

  • 移动摄像头——使用此方法进行非永久性设置,其中您打算生成单个或小批量模板轮廓。这种方法有两种变体,即与单个/一次性项目相比,设置是可重用的。



使用固定摄像头和可重复设置的移动摄像头的方法是相同的。首先使用PhotoModeler编码的目标图纸创建一个基本项目。这将校准您的相机和设置。然后放好您的图案,拍照,加载“基础”项目,数字化您的线条或边缘。



通过移动摄像头和临时设置,没有基础项目。相反,您可以同时放置您的模式和编码的目标表,从不同的角度拍摄许多照片,然后这些照片和测量值可以在本地使用或发送到远程站点进行数字化过程。



它可能看起来很复杂,但您将倾向于只使用其中一种变体,而不必担心其他变体。



数字化步骤



将图案的轮廓、线条或边缘数字化的实际步骤可以通过以下三种方式之一进行。其中一个对您有用。



1,  PhotoModeler生成一张校正后的照片(称为正交照片),在该照片中,所有变形都会被消除。此照片将导出到您最喜欢的CAD包中(Rhino有一个直接导出,但它与支持缩放背景图像的其他包一起工作)。然后执行CAD包中的数字化步骤,在可见校正图像的顶部绘制线条和曲线。

2,  PhotoModeler执行其几何计算,并使用“表面绘制线”和“曲线”工具在PhotoModeler中手动绘制图案轮廓。然后将这些矢量数据导出到CAD或CAM软件中以完成。

3,  PhotoModeler执行其几何计算,并使用PhotoModeler中的半自动自动跟踪工具生成一组线条。然后将这些矢量数据导出到CAD或CAM软件中进行编辑和完成。



实际上,您可以使用这些组合。您可能希望使用自动跟踪来完成细节的数字化工作,然后将这些数据与更正的正交照片一起导出,这样您的CAD包中就有了最好的两个方面。



要求和成本



要使用PhotoModeler进行二维模式和模板捕获,您需要:

  • 一台相机(DSLR、无镜、定点拍摄或移动电话)

  • PhotoModeler Standard和模式捕获附加软件

  • 一个平坦的区域,用于放置您的模板

  • 偶尔会使用高质量黑白打印机

  • 具有8GB+内存的Windows10+计算机



注2:如果永久安装摄像头,您将希望寻找带有非变焦镜头的摄像头,该摄像头可以远距离供电和控制,具有足够的分辨率,并且图像可以远距离传输到您的PC。



PhotoModeler在地质领域的应用



在采矿、采石和地质方面,有许多应用可用上PhotoModeler和PhotoModeler Premium。PhotoModeler Premium为模拟地表、悬崖和裸露岩石面、料堆和尾桩提供了一种非常经济有效的方法。



可以提取密集点网格(类似于激光扫描仪)。此外,可以对生成的点云进行曲面、轮廓线和测量。通过输入外部控制数据,您可以地理参考项目和输出。比使用传统测量方法更具成本效益!

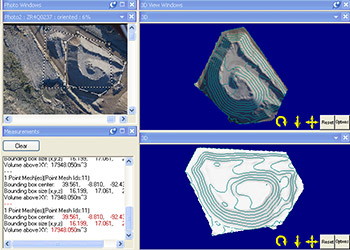

测量料堆和废料堆的体积也是一个很好的应用。



在无人机领域的应用



当相机平台是无人驾驶飞机系统(UAS/UAV/Drone)时,PhotoModeler是一个很好的测量工具。虽然UAS不是一个特定的应用程序,但是这个页面将许多应用程序区域集中在一个地方。



UAS非常适合从上方捕捉大面积区域,以及检查离地面很高的物体。现代的无人机越来越容易接近,降低了成本,改进了摄像头——非常适合于航空摄影测量,PhotoModeler可以提供。



PhotoModeler的用户使用的是来自许多不同制造商的四架直升机、六架直升机和固定翼无人机。



使用PhotoModeler在无人机系统中可能的应用:

  • 料堆形状和体积测量

  • 岩质边坡调查

  • 事故现场测绘和取证

  • 地质研究

  • 现场损坏检查

  • 桥梁和道路检查

  • 农业分析

  • 财产、建筑和再开发调查

  • 小面积地形和轮廓图



摄影测量学在学术、研究和教育领域的应用



您是在教书,做研究,还是在学以下方面?

  • 地理信息系统/地理信息系统/测量

  • 法医学

  • 计量或摄影测量

  • 生物形态测量

  • 考古调查

对?PhotoModeler是高校摄影测量教育研究的理想工具。



以下是使用PhotoModeler进行中学后教育和摄影测量研究的一些好处:

  • PhotoModeler是一种功能强大、灵活的摄影测量工具。

  • PhotoModeler的应用范围很广,从小型物体建模到地面测量,再到大面积无人机/无人机项目。

  • PhotoModeler包括全面的手动工具,非常适合学习基础知识,一直到完全自动化,在工业中使用。

  • PhotoModeler UAS产品包含PhotoModeler Standard和扫描仪产品的所有功能。

  • PhotoModeler包括一些独特的功能,例如:

  • 计算机辅助设计对象

  • NURBS曲线和曲面

  • 点云和表面

  • 自动编码目标检测

  • 运动跟踪

  • 照片纹理

  • 单个照片支持

  • 完整的地理坐标系统支持

  • 摄像机校准

  • PhotoModeler可编程和编写脚本。

  • PhotoModeler具有良好的教育定价:

  • 教育工作者和学生可享受八折优惠!

  • 让一个实验室里的摄影建模师以一个座位的价格最多可以坐30个座位!



PhotoModeler在电影、游戏和动画领域的应用



PhotoModeler是为动画和多媒体应用程序创建3D模型的强大工具,广泛用于动画、电影和视频制作(前期和后期)。有了这个屡获殊荣的建模工具,您可以导出简单易行的具有照片纹理的3D模型,用于3D Studio、OBJ和VRML格式,用于许多程序,如Maya、3D Studio Max、XSI、Cinema 4D等。以及计算出的摄像机位置数据也可以导出。



借助PhotoModeler扫描仪的理想化功能,您可以去除原始照片中的所有变形,为您喜爱的建模包中的进一步建模工作提供高度精确的背景板。



使用PhotoModeler,您可以:

  • 构建用于动画和渲染程序的三维模型

  • 基于计算机的培训模型对象

  • 测量或模型集和位置

  • 进行透视匹配,使CG摄像机与真实照片/帧同步。

  • 理想化消除背景板的变形

  • 从原始照片导出逼真的纹理图

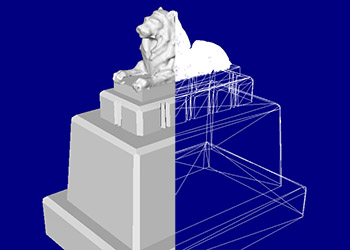

  • 创建具有低多边形计数的逼真照片纹理模型

  • 为网页上使用的现有对象创建三维模型



当需要三维模型和测量时,尤其是在高精度、非接触测量非常重要的情况下,成功地使用了PhotoModeler。



PhotoModeler软件



PhotoModeler作为一种领先的摄影测量工具有着悠久的历史。PhotoModeler于1993年向世界引进了桌面近景摄影测量产品的概念,并自那时起成为技术领先者。许多人认为PhotoModeler是现代桌面陆地摄影测量学的“鼻祖”。



比较PhotoModeler Standard和Premium



PhotoModeler系列中有两种产品:

  • PhotoModeler Standard –适用于手动、CAD、编码目标和单个照片项目。

  • PhotoModeler Premium–适用于密集表面建模和UAS项目–以及标准中描述的手册和目标项目。



PhotoModeler Premium包含PhotoModeler Standard的所有功能。



您应该使用哪种产品?



请注意,如果您有多种项目类型,因为Premium可以处理Standard可以处理的所有项目,所有使Premium成为最佳选择。



您的领域

使用 Standard

使用 Premium

装配制造业

Yes



取证/单张照片

Yes

与激光扫描数据集成时

事故重建

地面摄影

地面和无人机/无人机摄影

模板模式数字化

是的,带有模式捕获附加组件¹

组件包括在内

施工挖填



Yes

体积-料堆等。



Yes

DEM、轮廓、正交照片



Yes

无人机/无人机项目

简单的非自动化项目

更大的项目和对地理系统的需求

运动跟踪



Yes

电影和动画



Yes

二维模板数字化

Yes



研究/学术

简单的和编码的目标项目

其他一切
