StruBIM Suite

用于建筑的工程软件套件,通过分析、设计、检查以及提供已定义元素的结构项目(记录工程师)的技术图纸来计算结构元素。





IFCBuilder

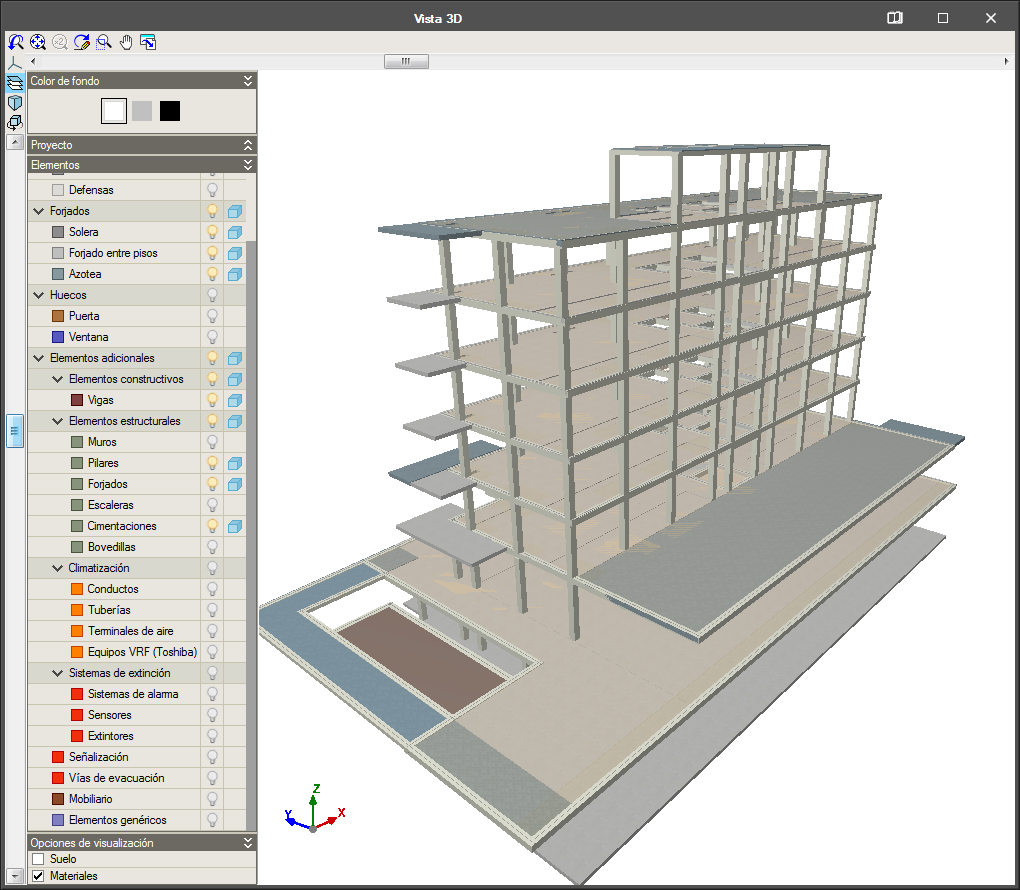

创建和维护构建IFC模型。该应用程序通过IFC4标准和gbXML集成在开放式BIM工作流中。





特点:

  • 图形用户界面(GUI),用于引入柱和平板

  • 导入DXF/DWG/JPG/BMP文件

  • 开放式BIM边缘生成

  • 开放式BIM(IFC4)建模



StruBIM Suite



用于建筑的工程软件套件,通过分析、设计、检查以及提供已定义元素的结构项目(记录工程师)的技术图纸来计算结构元素。





它当前包含以下程序。



StruBIMAnalysis



StruBIM Analysis是一种工具,用于生成、编辑和设计基于结构模型开发的分析模型。该应用程序通过IFC4标准和gbXML集成在开放式BIM工作流中。



采用刚度矩阵法进行三维空间分析,对作用荷载进行分析。



结构模型可以使用IFC格式文件导入,该文件使用CYPE的IFC Builder、其他BIM建模程序或XML格式文件生成。

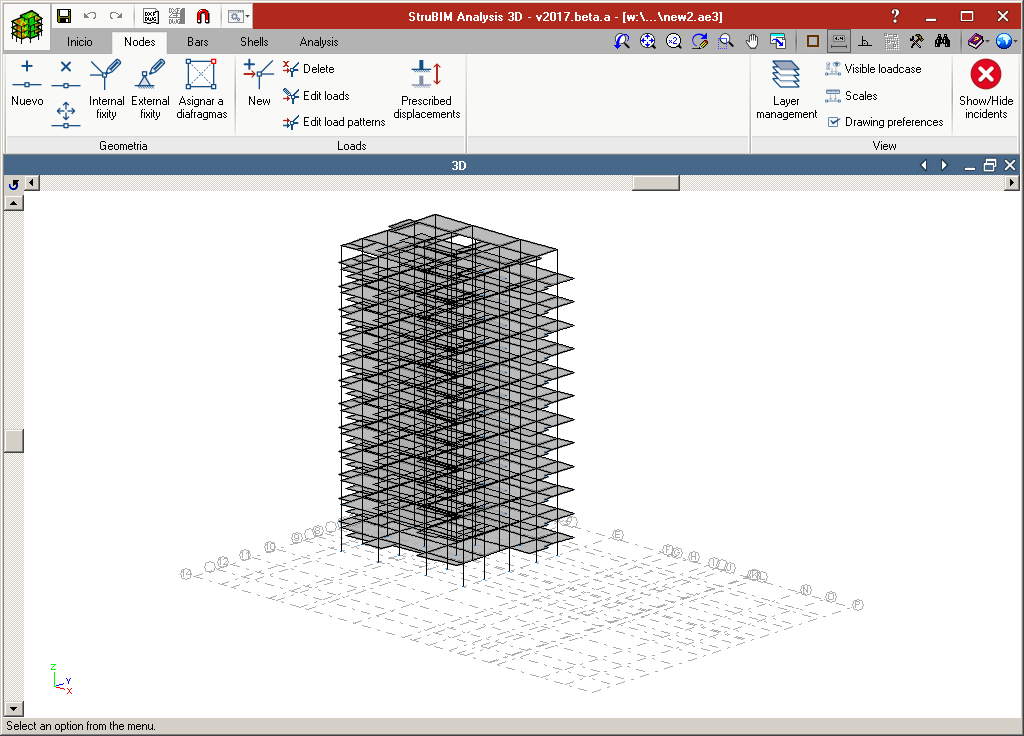

在引进结构模型的基础上,建立了分析模型,将结构离散为由有限元组成的杆单元、节点和壳体。用户可以通过定义或编辑来调整模型:



  • 荷载

  • 作用在元件上的荷载值。

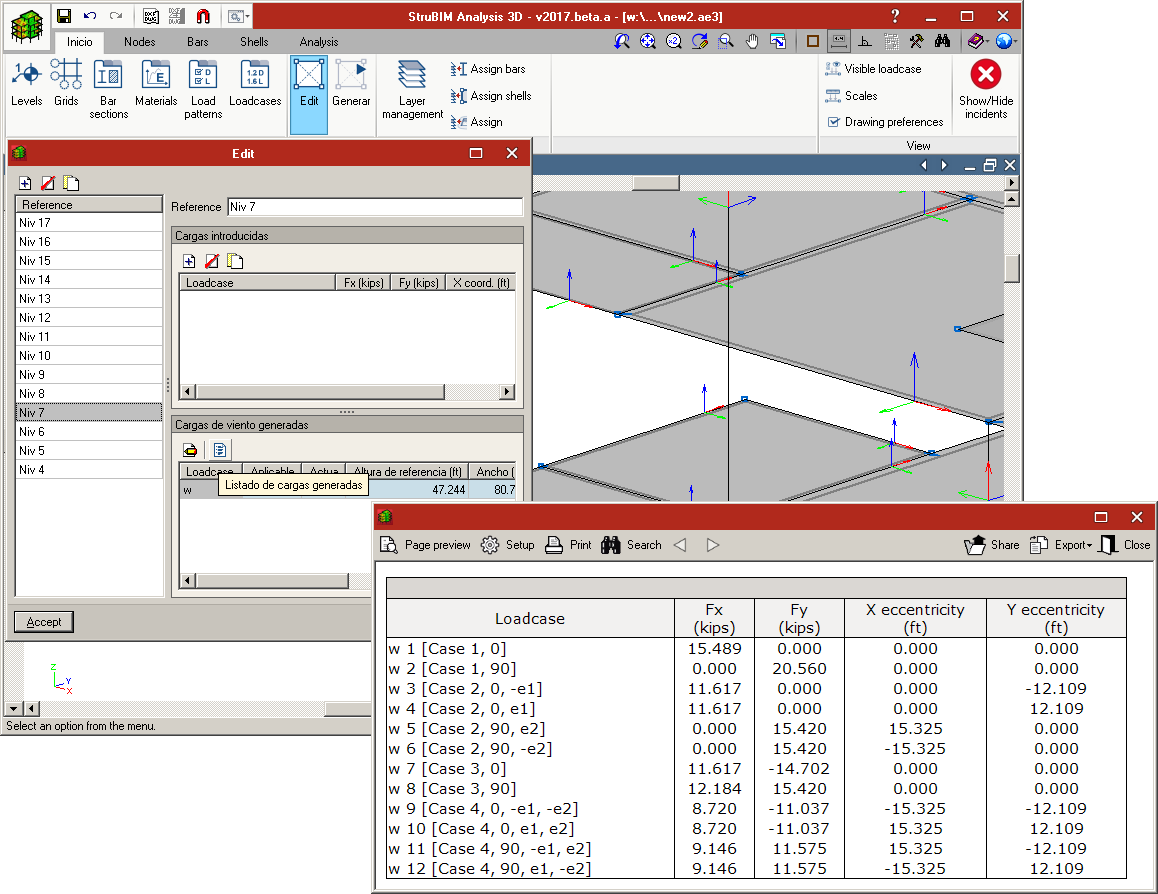

  • 根据ASCE 7-10自动产生的风荷载

  • 横隔梁

  • 边界条件

  • 截面和材料特性

  • 壳体离散尺寸







分析完成后,用户可以咨询:

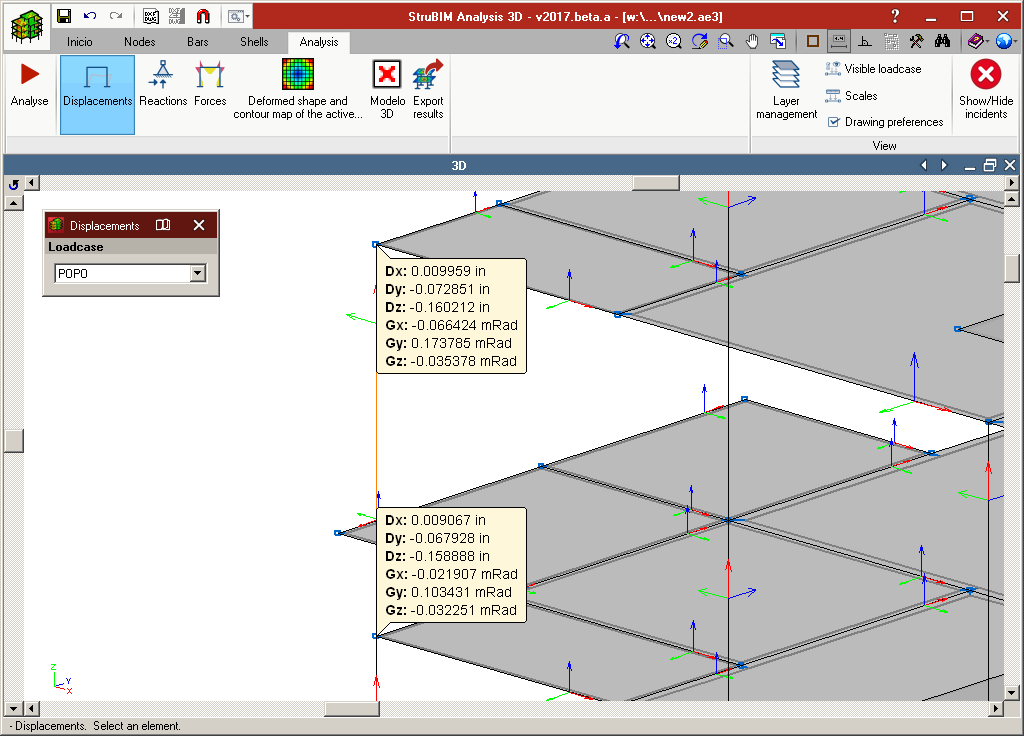

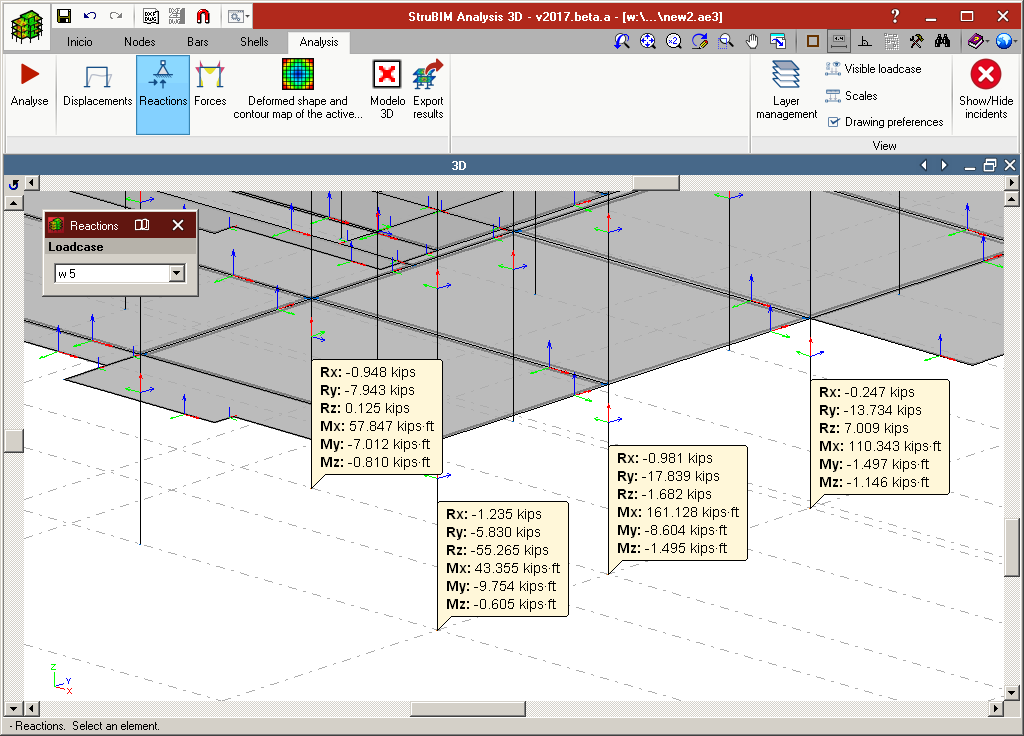

  • 位移和反作用力

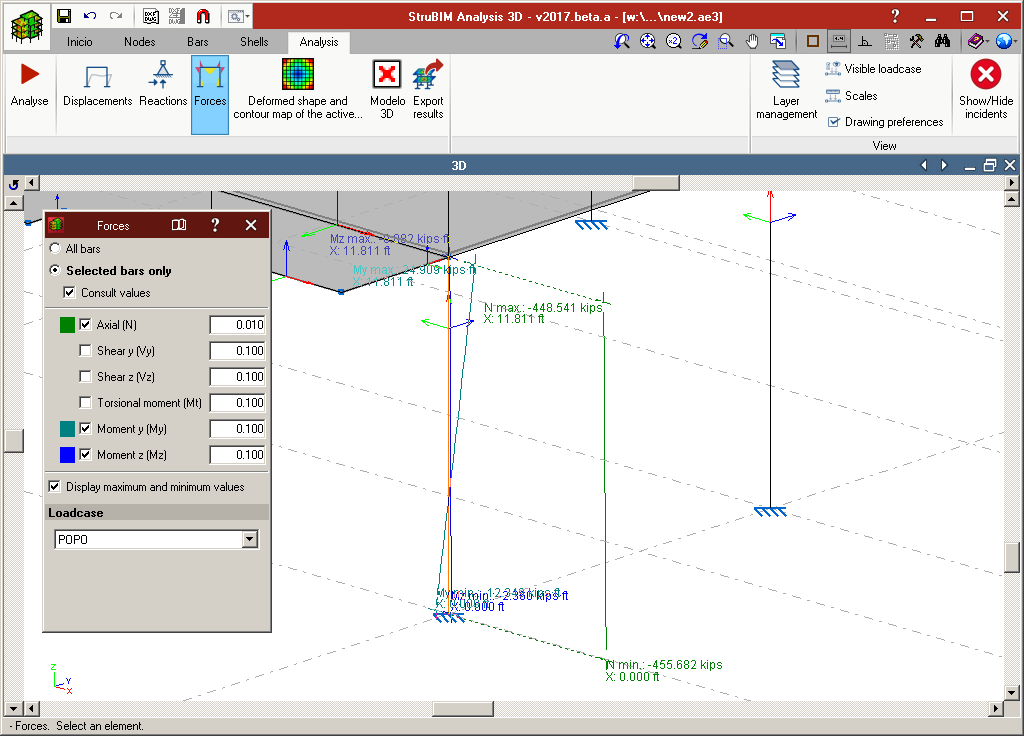

  • 力和位移图

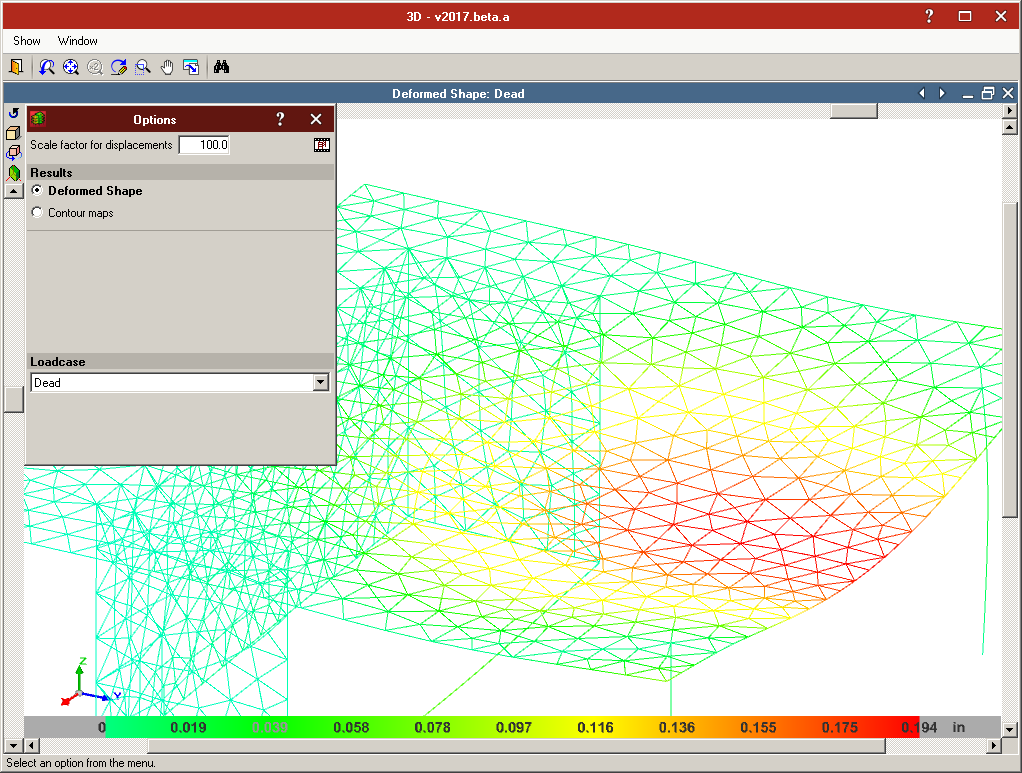

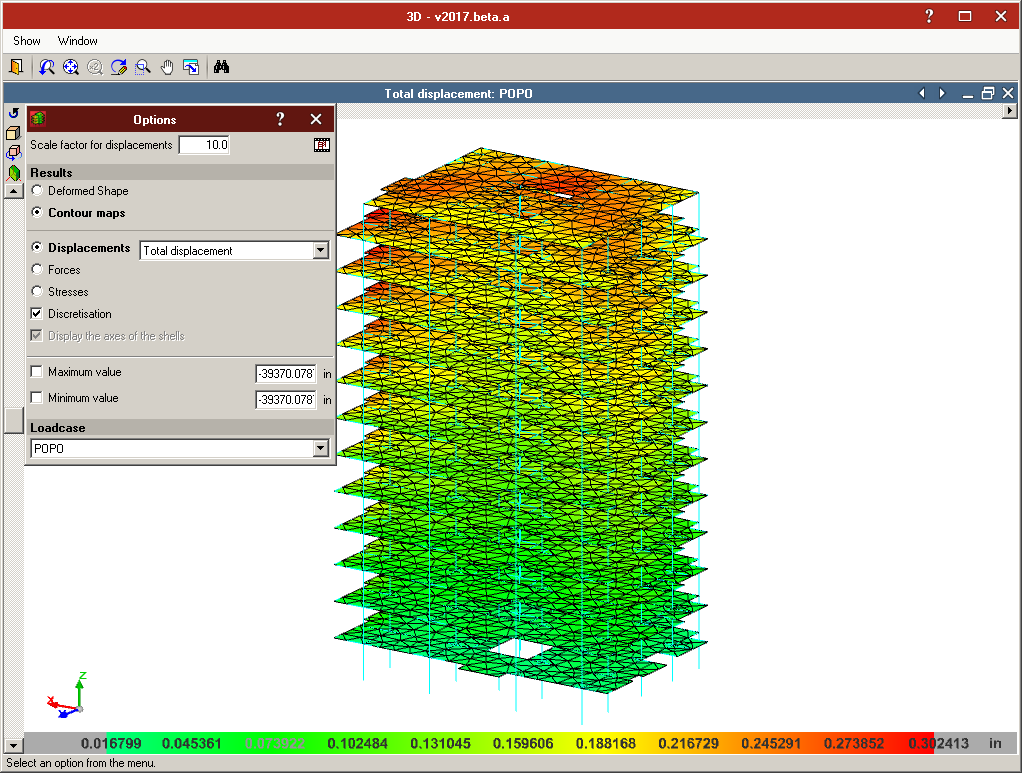

  • 力和位移等值线图









将分析模型及其结果导出到StruBIM Design中。





StruBIMDesign



该应用程序通过IFC4标准和gbXML集成在开放式BIM工作流中。



StruBIM Design是一种基于结构模型和计算分析模型设计、检查和编辑钢筋混凝土和钢结构元件的工具。



结构模型可以通过使用CYPE的IFC Builder、其他BIM建模程序或XML格式文件生成的IFC格式文件导入。计算出的分析模型从StruBIM Analysis中导入,或者从XML文件中导入(如果包含必要的信息)。

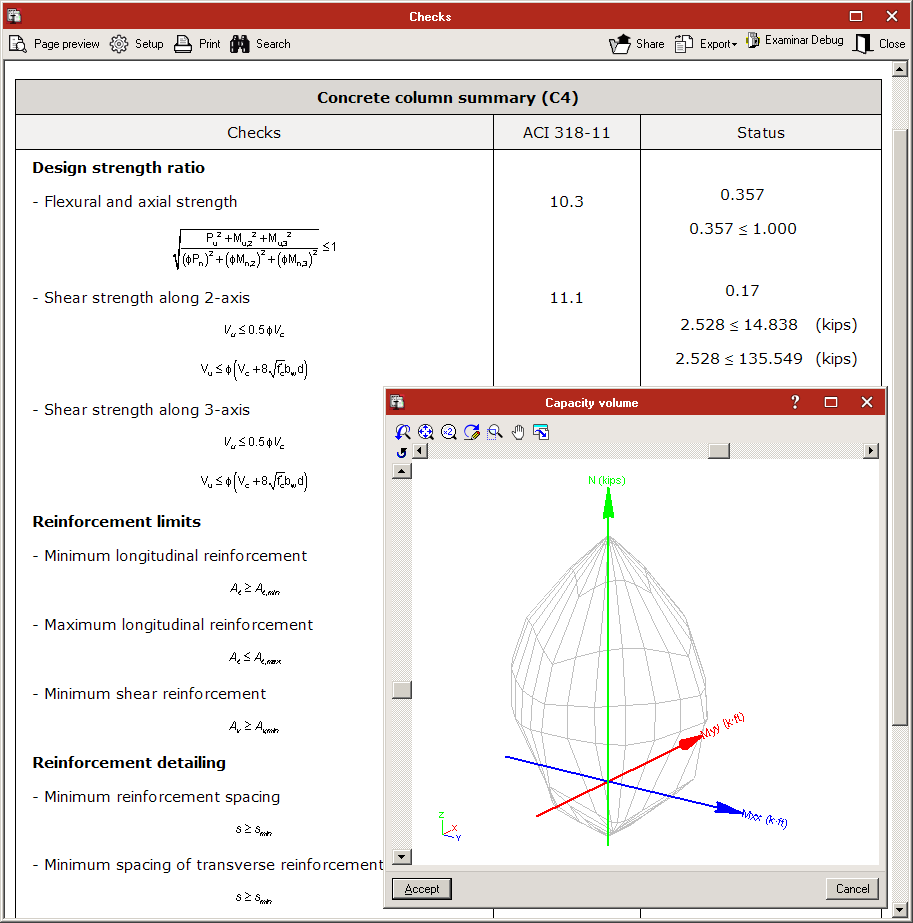

StruBIM Design设计和检查结构元件(柱、梁、楼板和墙),并根据项目要求提供技术图纸(记录工程师)。





以下钢筋混凝土构件的钢筋按照ACI 318-14、ACI 318-11和ACI 318-08的要求进行设计和检查:

  • 矩形或圆形截面柱

  • 矩形截面梁

  • 平板



钢构件的设计和检查符合ANSI/AISC 360-10:

  • 工字截面

  • 矩形空心截面

  • 圆形空心截面

  • 钢筋矩形箱



根据ANSI/AISC 360-10的要求,检查以下类型的混凝土和钢组合柱:

  • 矩形混凝土管

  • 钢筋矩形箱,由轧制钢板组成,填充混凝土

  • 混凝土填充圆管

  • 矩形截面和封闭截面

  • 带封闭段的圆形截面



对无梁柱支撑的楼板进行冲切验算。程序自动为每根向板传递力的柱生成关键截面。对于这一临界周长,程序验证了双向弯曲的板是否超过了抗切向应力的能力。



对于钢筋混凝土构件(截面和钢筋)和钢构件(截面),可以编辑设计结果,并在修改后进行检查。



可编辑钢筋混凝土构件(截面和钢筋)和钢构件(截面)的设计结果,然后进行检查。

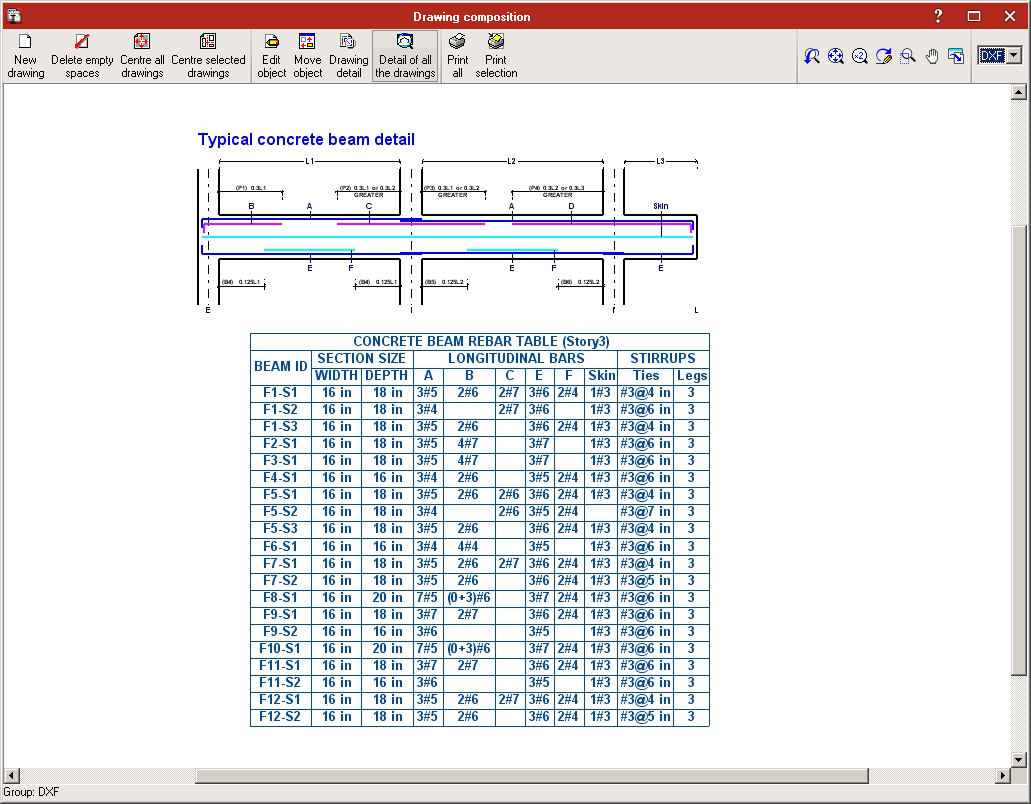

设计成果可根据表示要求和工程内容直接传递到柱、梁、板、墙等各构件的技术图纸上(记录工程师):

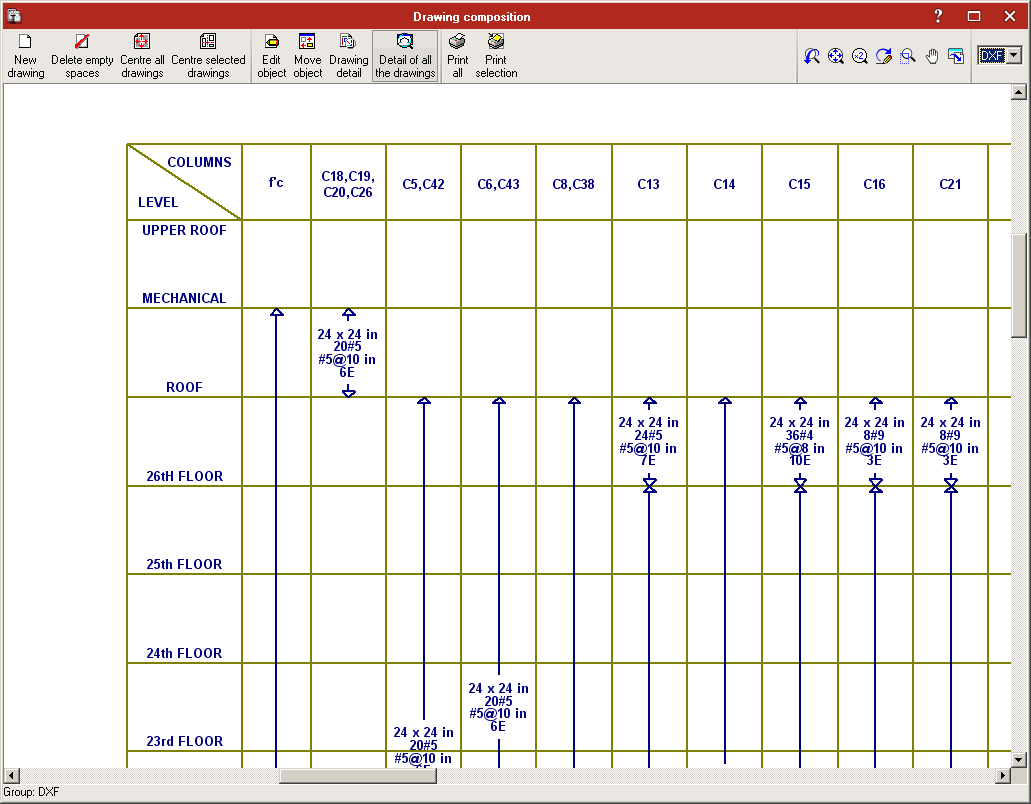

  • 列计划

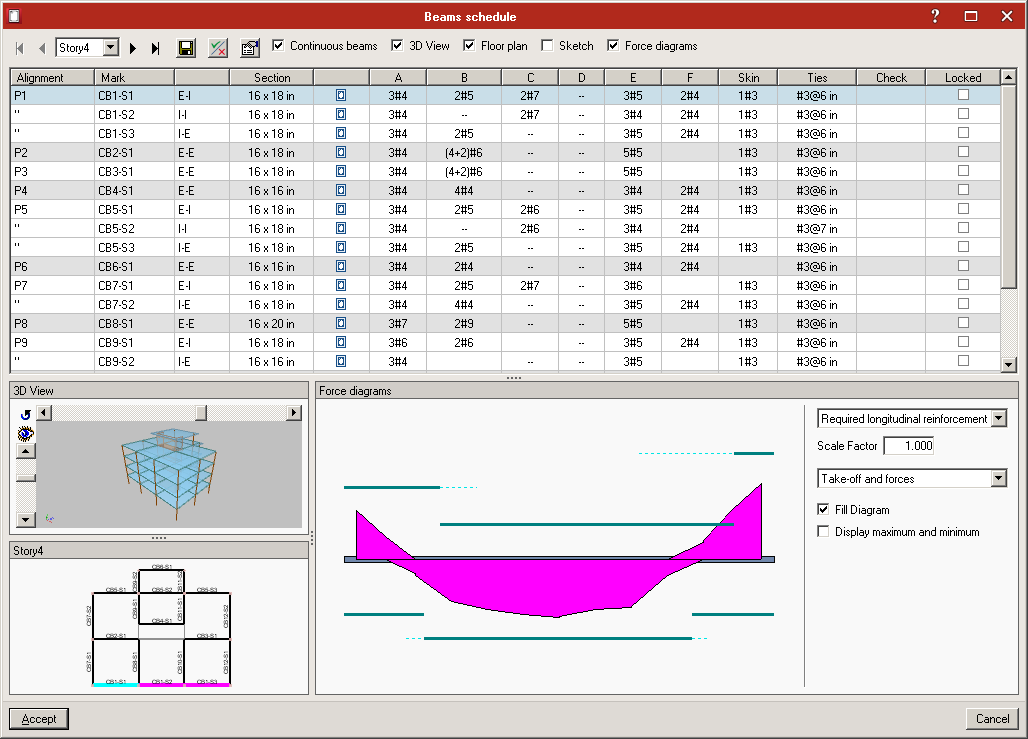

  • 梁一览表

  • 板配筋图

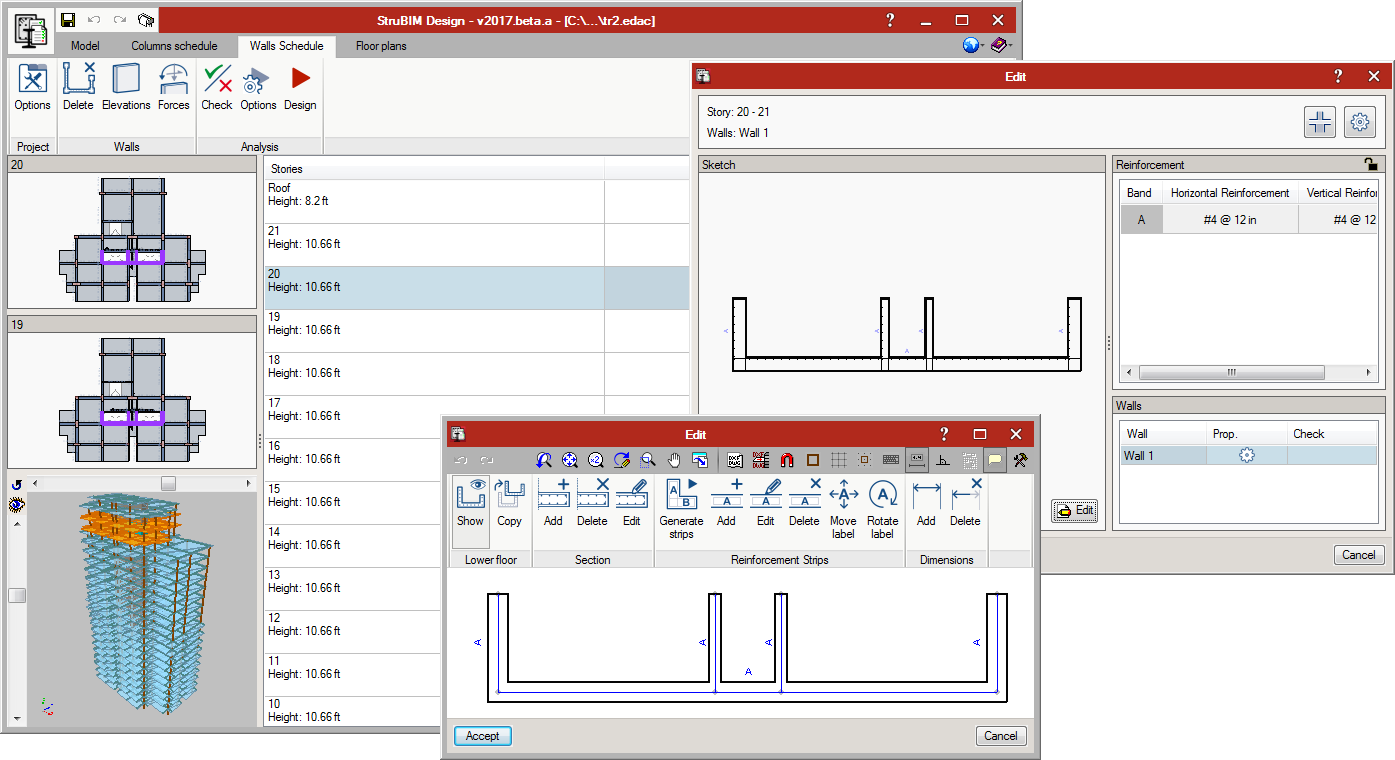

  • 墙一览表





StruBIMDesign的各版本特点介绍



StruBIM Design

FREE

PRO

EXPERT

导入结构模型

V

V

V

IFC文件

V

V

V

XML文件

V

V

V

导入分析模型

V

V

V

XML文件

V

V

V

StruBIM Analysis

V

V

V

楼层局部分析模型



V

V

生成局部分析模型



V

V

编辑



V

V

线性分析



V

V

分析引擎选择



V

V

CYPE正面解算器分析引擎



V

V

OpenSees分析引擎(通过免费、专业版和专家版单独获得)



钢筋混凝土标准

V

V

V

ACI-318-08

V

V

V

ACI-318-11

V

V

V

ACI-318-14

V

V

V

钢铁标准



V

V

AISC-360-10



V

V

机组系统配置

V

V

V

材料性能

V

V

V

混凝土构件的钢筋直径

V

V

V

混凝土柱

V

V

V

编辑钢筋

V

V

V

检查时考虑到提供的钢筋

V

V

V

设计

V

V

V

荷载情况和组合荷载情况的力图

V

V

V

钢柱



V

V

检查



V

V

设计



V

V

荷载情况和组合荷载情况的力图



V

V

混凝土钢组合柱



V

V

检查



V

V

荷载情况和组合荷载情况的力图



V

V

混凝土墙



V

编辑钢筋



V

检查时考虑到提供的钢筋



V

设计



V

载荷情况和组合载荷情况下的力和应力等值线图



V

混凝土梁

V

V

V

编辑连续钢筋和附加钢筋

V

V

V

检查时考虑到提供的钢筋

V

V

V

连续配筋设计

V

V

V

连续配筋和附加配筋设计



V

V

荷载情况和组合荷载情况的力图

V

V

V

所需钢材面积图

V

V

V

钢梁



V

V

检查



V

V

设计



V

V

荷载情况和组合荷载情况的力图



V

V

混凝土板



V

编辑基础钢筋和附加钢筋



V

检查时考虑到提供的钢筋



V

基础钢筋设计



V

载荷情况和组合载荷情况下的力和应力等值线图



V

所需加固区域的等高线图



V

冲切检查



V

编辑并检查冲压剪切钢筋



V

剪、冲切钢筋设计



V

编辑后张钢筋束



V

考虑后张拉效应的检查



V

地面承重板



V

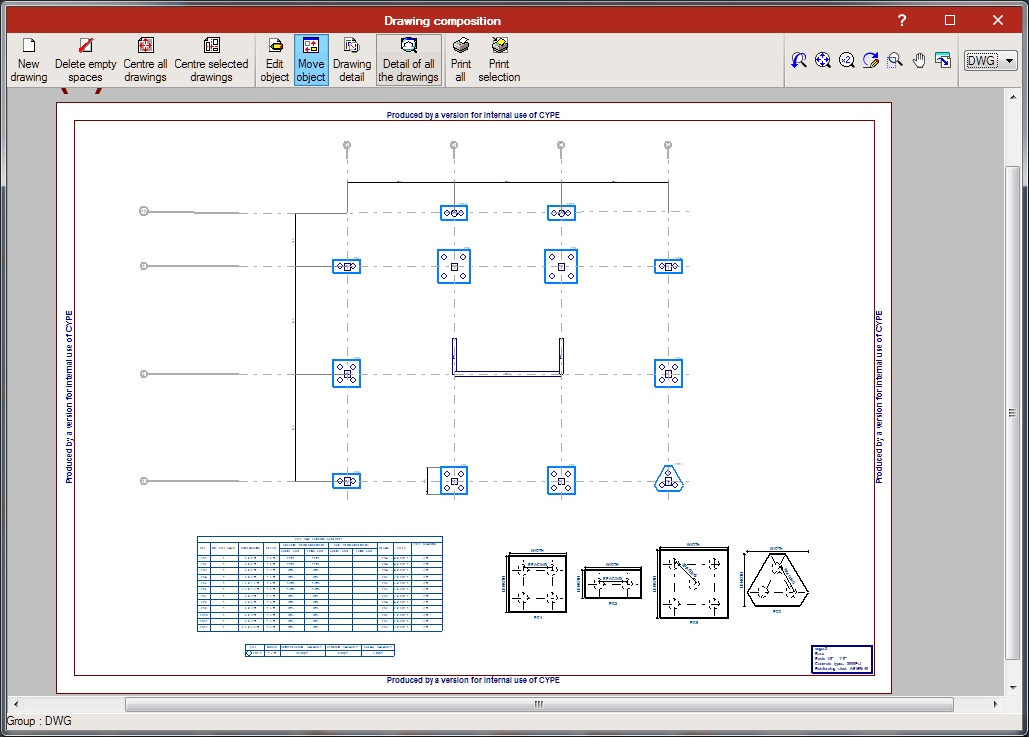

生成DXF/DWG图纸

V

V

V

柱子清单

V

V

V

墙面清单



V

楼层平面图

V

V

V

板钢筋



V

梁式工作台

V

V

V



StruBIM Foundations

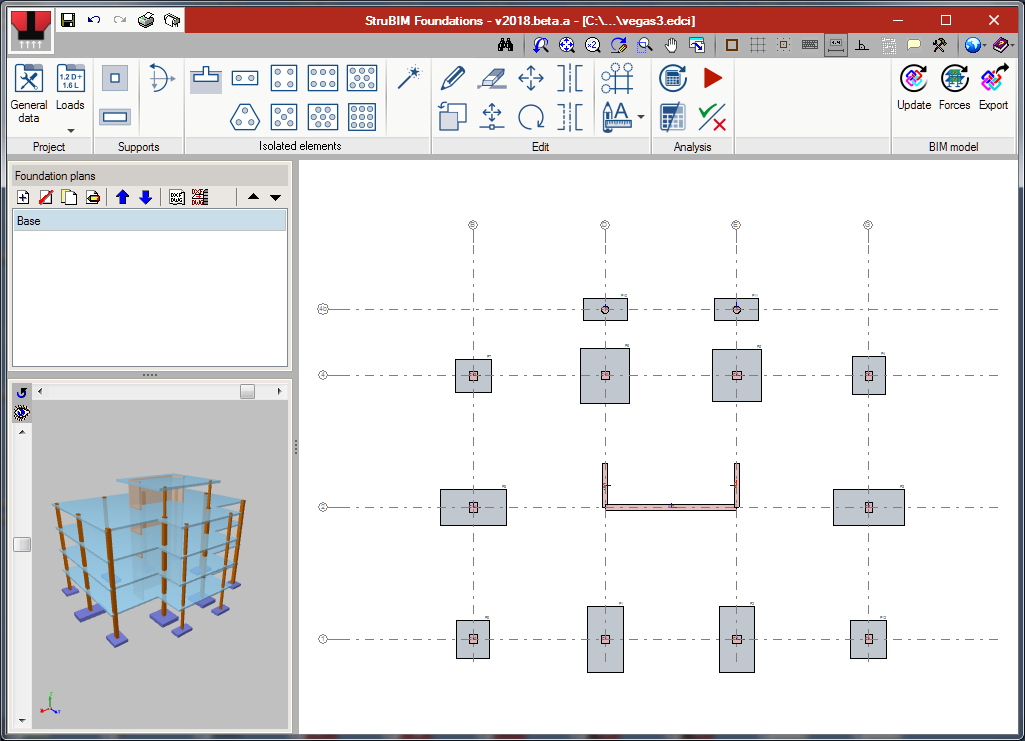

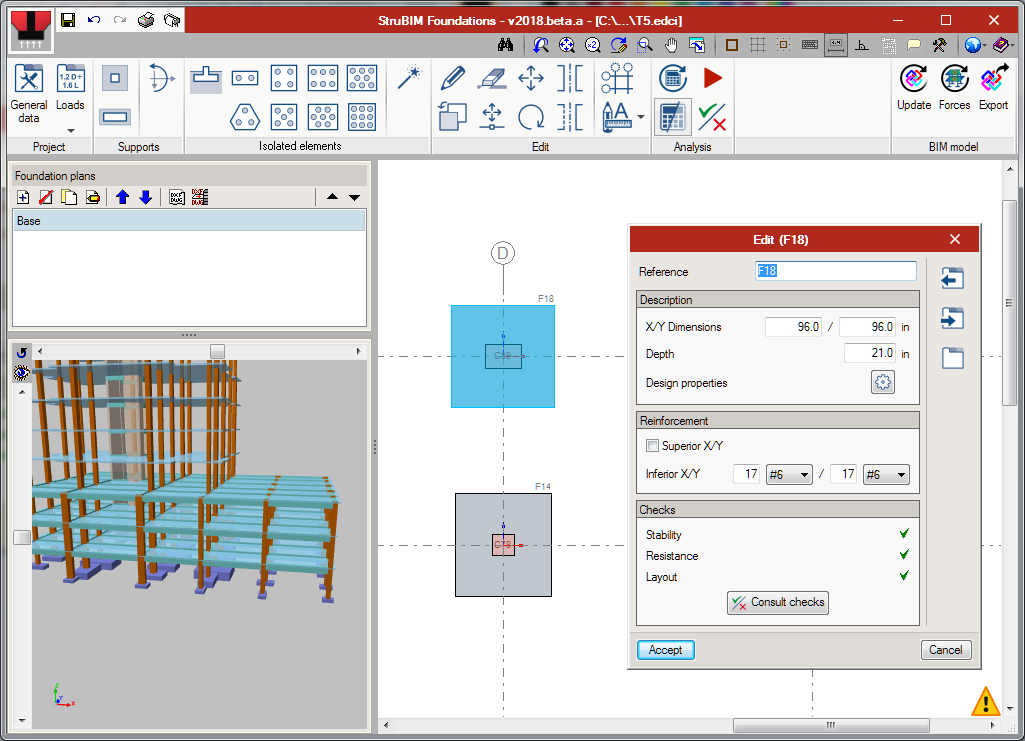

StruBIM Foundations是设计基础的工具。在结构的支持下,用户可以生成、设计和检查基础元素。





该工具通过IFC标准集成在CYPE的开放式BIM工作流程中。结构的支持可以使用IFC格式文件导入,该文件使用IFC Builder、CYPE或任何其他BIM建模程序生成。用户还可以导入XML格式的文件。包含到达柱和墙底部的力的分析模型可以从StruBIM Analysis导入,或者从XML文件导入(如果它包含所需的信息)。

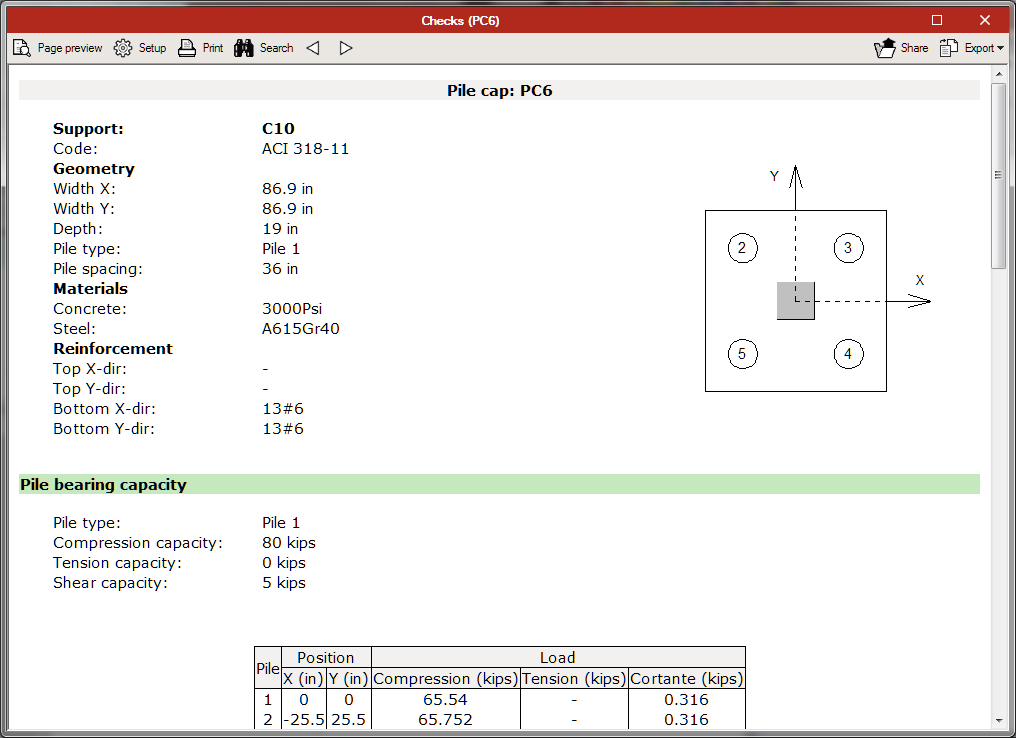

起初,StruBIM Foundations根据以下规范设计和检查垫基脚和桩帽:ACI 318-14、ACI 318-11和ACI 318-08。

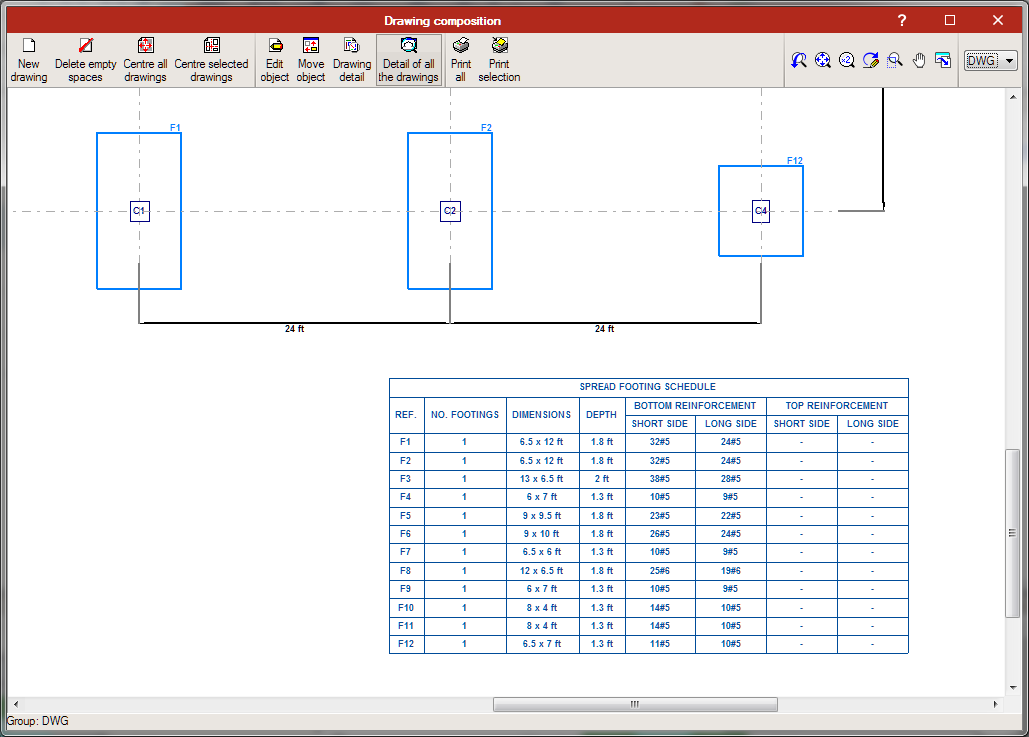

程序可以在图形上显示结果。这些图纸可以由基础的平面图和已使用的衬垫基脚、桩帽和桩的说明表组成。







StruBIMFoundations的各版本特点介绍



StruBIM Foundations

FREE

PRO

EXPERT

导入结构模型

V

V

V

IFC文件

V

V

V

XML文件

V

V

V

导入分析模型

V

V

V

XML文件

V

V

V

StruBIM Analysis

V

V

V

楼层局部分析模型



V

V

生成局部分析模型



V

V

编辑



V

V

线性分析



V

V

分析引擎选择



V

V

CYPE正面解算器分析引擎



V

V

OpenSees 分析引擎(通过免费、专业版和专家版单独获得)



钢筋混凝土标准

V

V

V

ACI-318-08

V

V

V

ACI-318-11

V

V

V

ACI-318-14

V

V

V

钢代码



V

V

AISC-360-10



V

V

机组系统配置

V

V

V

材料性能

V

V

V

混凝土构件的钢筋直径

V

V

V

底脚

V

V

V

桩帽



V

V

混凝土梁

V

V

V

编辑连续钢筋和附加钢筋

V

V

V

检查时考虑到提供的钢筋

V

V

V

连续配筋设计

V

V

V

连续配筋和附加配筋设计



V

V

载荷情况和组合的力图

V

V

V

所需钢筋面积图

V

V

V

钢梁



V

V

检查



V

V

设计



V

V

载荷情况和组合的力图



V

V

混凝土板



V

编辑基础钢筋和附加钢筋



V

检查时考虑到提供的钢筋



V

基础钢筋设计



V

力等值线图和载荷情况和组合的力



V

所需加固区域的等高线图



V

冲切检查



V

编辑并检查冲压剪切钢筋



V

剪、冲切钢筋设计



V

编辑后张钢筋束



V

考虑后张拉效应的检查



V

地面承重板



V

生成DXF/DWG图纸

V

V

V

底脚台

V

V

V

桩基承台



V

V

楼层平面图

V

V

V

板钢筋



V

梁式工作台

V

V

V
