ArCADia-POWER NETWORKS 2.0

ArCADia-POWER NETWORKS是什么？

ArCADia-POWER NETWORKS是基于建筑信息建模（BIM）理念的ArCADia BIM系统行业特定模块。

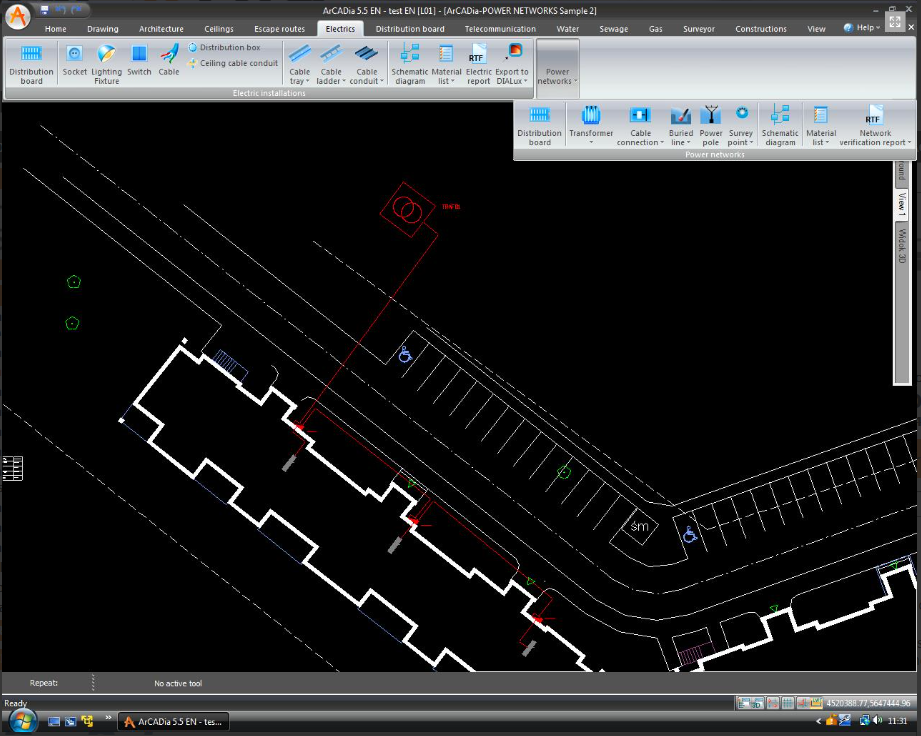

ArCADia-POWER NETWORKS允许创建与外部低压电力网络设计相关的专业文档。该程序可以在空间开发平面图中实现外部电力网络面向对象创建图形，或者准备用于显示从低压变压器到建筑物中配电盘的电网用户图。



程序特点：

新特点：生成从电源到最终对象网络的结构图。该功能可用于快速生成拟议网络结构图图形，这对于设计文档来说是必需的。该图表包含所提出的网络拓扑。



新特点：通过引入“电缆连接器”结构的短路回路占空比和阻抗因素来改进技术计算，从而实现从电缆连接器到配电板内部电源线的短路计算建设以及设计网络每部分负载能力的计算。



新特点：在空间发展计划中创建调查坐标。一旦测量点被标记，用户就可以在RTF文件中生成关于X和Y坐标的报告。当设计人员必须将所计划的网络转折点调查坐标提交给设计文档审批小组时，该功能非常有用。



新特点：电缆接头盒



新特点：将符号视图替换为特定对象并为设计对象创建用户符号。



该程序允许在空间开发平面中为外部电力网络面向的对象创建图形，准备展示从低压变压器到建筑物配电盘电力网络的用户图。



电缆和架空电力网络设计。



快速有效地准备与建筑设施电力连接的设计以及外部照明系统的设计，例如，街道，道路，停车场等照明。



对于每个计划的电力线，用户可以使用保护装置库或创建自己的对象来选择短路保护装置和应对过载现象。



丰富的对象库和用户创可建自己的项目。



可执行网络的所有基本计算。



生成专业技术文件和进一步处理时在设计中使用的材料列表



请注意：

程序要求：

为顺利运行，所有行业特定的模块均需要许可证：

ArCADia LT、ArCADia 10、ArCADIA PLUS 10、AutoCAD 2013/2014/2015。

如果行业特定模块作为AutoCAD的覆盖层安装，则需要ArCADia AC模块。



系统要求：

奔腾级电脑（Intel Core i5推荐）

最低2 GB RAM（推荐8 GB）

约3 GB的可用硬盘空间，用于安装

与DirectX 9.0兼容的显卡（推荐使用1GB RAM卡）

操作系统：Windows 10或Windows 8.1或Windows 7
