CAD .NET： .NET环境中开发解决方案的程序库（下篇）

开始

继承类结构是CAD .NET库接口的基础。 您可以在下面找到最重要的课程的简短描述。

CADImage类定义了绘图对象。所有可用的绘图数据都可以通过此类的属性来接收。要创建一个新的图形，有必要创建和初始化CADImage对象：

CADImage cadImage = new CADImage（）;

cadImage.InitialNewImage（）;

当该代码被实现时，可以为实体添加一个新的图形。

该库包括必须用于导入相应格式的图形的CADImage派生类：

DWGImage - 导入DWG图纸

CGMImage - 导入CGM图纸

HPGLImage - 导入HPGL / 2图纸

GBRImage - 导入扩展格柏（RS-274X）图纸

CADRasterImage - 导入光栅图像和图元文件

CADImage.Layouts集合包含所有绘图布局，而CADImage.CurrentLayout提供对当前绘图布局的访问，即对可视化的布局。



要得出结论，下面是一个示例，显示如何创建一个新的图形并将CADLine实体（一行）添加到其中：

CADImage cadImage = new CADImage（）;

cadImage.InitialNewImage（）;

CADLine vLine = new CADLine（）;

vLine.Point =新的DPoint（80，100，0）;

vLine.Point1 =新的DPoint（150，150，0）;

vLine.Color = Color.Blue;

vLine.LineWeight = 0.3;

cadImage.Converter.Loads（VLINE）;

cadImage.CurrentLayout.AddEntity（VLINE）;

当处理此代码时，可以借助CADImage.Drawmethod可视化当前的绘图布局。



基本的CADImage类用于导入DXF图纸。

导入时，建议使用CADImage.CreateImageByExtension函数自动创建所需的类（由文本参数扩展定义）。下一个代码自动将cadImage初始化为所需格式的类对象（DWGImage），然后导入指定的图形。

CADImage cadImage = CADImage.CreateImageByExtension（@“d：/1.dwg”）;

cadImage.LoadFromFile（@ “D：/1.dwg”）;

在导入现有图形时，无需实现初始化方法。

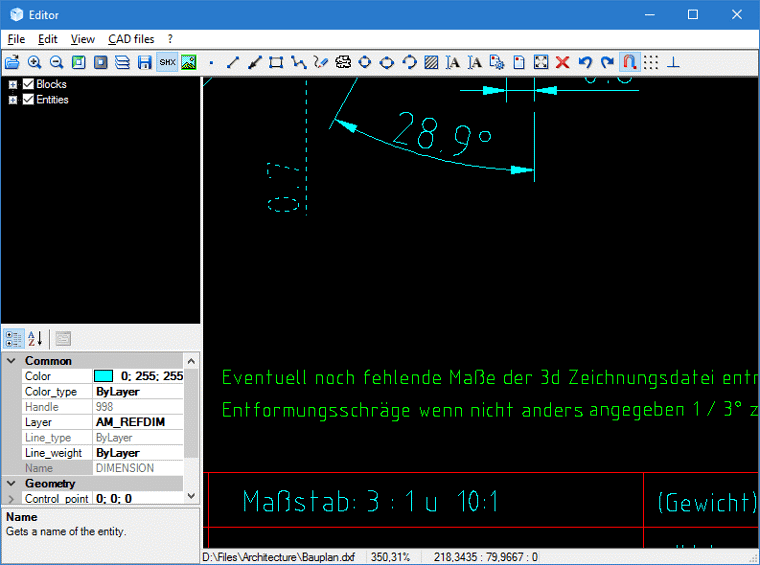

CADConverter类包含绘图设置以及与任何现有绘图对象相关的条目。像图层，块和样式这样的非视觉对象存储在CADConverter对象中。每个图形都有一个唯一的CADConverter对象访问，通过CADImage.Converter进行访问。当添加任何新对象或编辑任何现有对象时，必须将新的/已编辑的对象加载到CADConverter中：

cadImage.Converter.Loads（changedObject）;



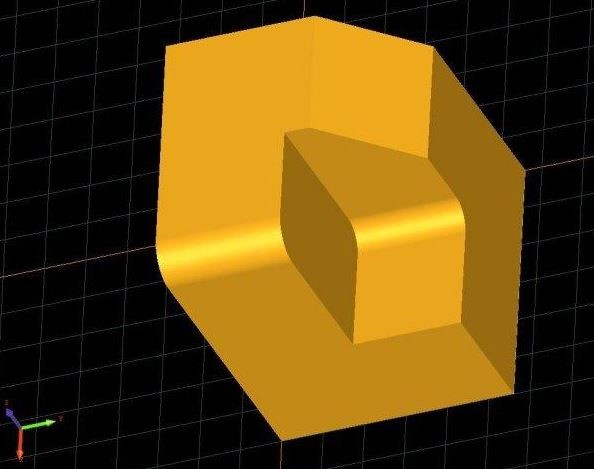

CADEntity类是图形的基本实体类（换句话说，视觉实体的类）以及其他对象（例如图层和块）。每个实体都有自己的一组属性，它允许用户更有效地访问图形绘图数据。

CADEntityCollection类提供实体的集合（CADEntity对象和继承的类）。实体成员的访问不仅可以通过索引执行，还可以通过Handle（每个实体的唯一标识符）执行。

CADLayout类是CADEntity派生类，并呈现实体所在的非可视化布局对象。 CAD .NET根据所在的布局组织实体。布局实体包含在作为CADEntityCollection对象的CADLayout.Entities中。

• CADImage.Layouts集合包含所有绘图布局，而CADImage.CurrentLayout提供对当前绘图布局的访问，即对可视化的布局。



要得出结论，下面是一个示例，显示如何创建一个新的图形并将CADLine实体（一行）添加到其中：

CADImage cadImage = new CADImage（）;

cadImage.InitialNewImage（）;

CADLine vLine = new CADLine（）;

vLine.Point =新的DPoint（80，100，0）;

vLine.Point1 =新的DPoint（150，150，0）;

vLine.Color = Color.Blue;

vLine.LineWeight = 0.3;

cadImage.Converter.Loads（VLINE）;

cadImage.CurrentLayout.AddEntity（VLINE）;
