CAD .NET： .NET环境中开发解决方案的程序库（上篇）

CAD .NET是在.NET环境中开发解决方案的库。它支持AutoCAD®DWG / DXF，PLT和其他CAD格式。

该库可用于广泛的领域：

在所有项目阶段与工业图纸一起工作

•     监控和遥控程序
•     数控加工
•     数据导出为CAD格式
•     与数据库合作
•     文件管理系统
•     高度专业化的产品使用图纸

    特征

CAD .NET为用户提供了可在开发中的项目中使用的以下基本功能：

技术规格：

• 支持Visual Studio 2005和更新版本
• 兼容Microsoft .NET CLI编程语言

该表显示了支持CAD .NET的格式：

•     库程序集使用ANY_CPU指令进行编译，使其与x86和x64平台兼容
•     不需要安装AutoCAD或其他第三方应用程序
•     可以在ASP.NET技术的基础上用于服务器应用程序
•     继承的类结构是库接口的基础
•     Windows窗体继承了CAD图纸的控件
•     使用GDI +或OpenGL可视化的能力
•     演示项目为C＃和VB.NET
•     文档可用作CHM，MS帮助2和MS帮助查看器1.x / 2.x

 该表显示了支持CAD .NET的格式：

控件

    CAD .NET为用户提供从Windows窗体继承的控件元素来显示CAD图纸。通常这些元素位于Windows窗体中，但它们也可以位于WPF页面。如果您需要基于ASP .NET的Web控件，则可以另外提供。

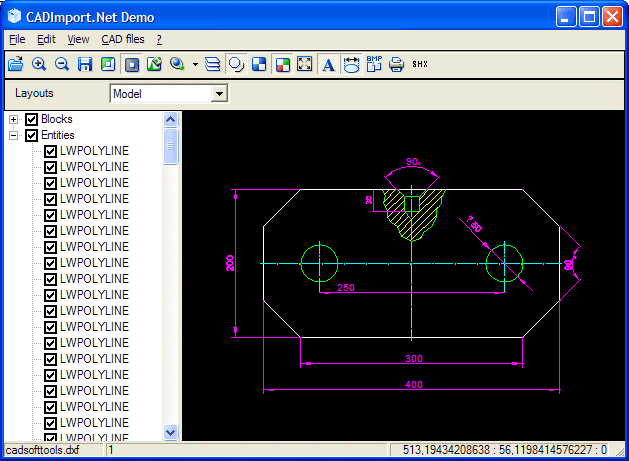

    CADPictureBox类是用于显示矢量图的控制元素的基本实现。视觉CADPictureBox仅包含绘图可视化的区域，可以在正在开发的项目中由必要的控制元素进行扩展。 EditorDemo是使用CADPictureBox的项目的一个例子。

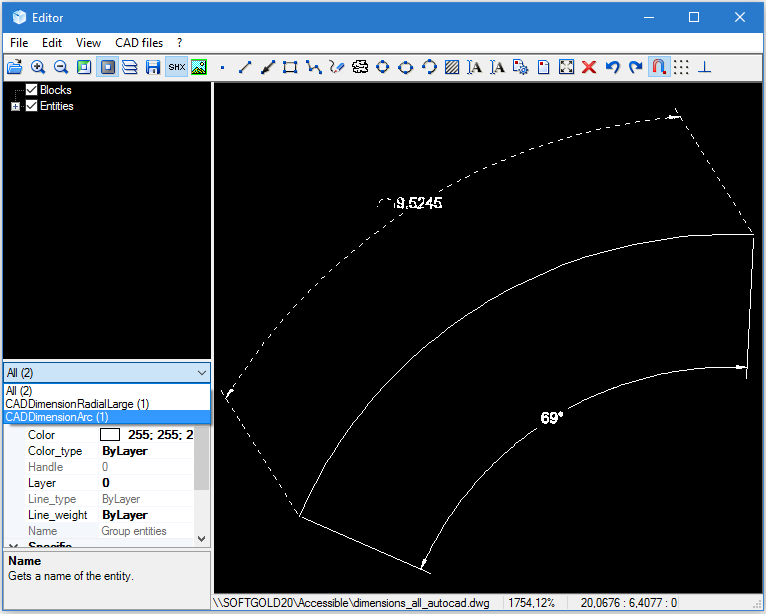

• CADEditorControl类包括实现所需的事件和设置处理程序。 要开始使用它，只需放置一个这样的控件元素就可以了。 CADEditorControl包括平移，缩放，视觉实体选择，并允许使用诸如视觉实体创建，借助标记和属性窗口，快照，网格和正射模式的可视化编辑等功能。 EditorControl演示演示如何使用此控件元素。

• 在CNC机器中部署

CAD .NET可用于CNC机床准备数据的软件的开发。库支持的DXF格式是用于处理二维曲面的最常用的文件格式之一。访问图纸数据可使用户获得处理所需的所有信息。

该库还可以转换实体，包括将源图形文本转换为具有高精度的曲线段的折线。例如，这样的特征可用于激光加工。

支持与发展

我们将很乐意回答您所有关于库的问题，并帮助您选择最便捷的许可证选项。

如果您没有找到实施任务所需的任何功能，我们将很乐意讨论自定义增强功能。
