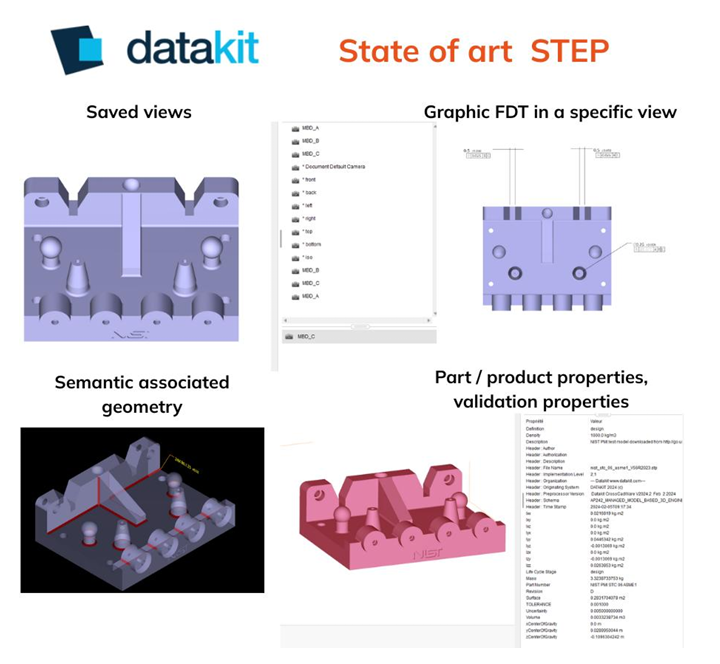

STEP：Datakit 的最新技术

让我们来详细分析其功能以及这些功能为何对您的工作流程至关重要！

Datakit 多年来一直致力于支持 STEP 格式，并以其高质量的 STEP 读写转换器而闻名，这些转换器能够处理零件和装配体中各种实体的图形和语义信息。

我们的 STEP 阅读器支持读取 STEP 版本 AP203（第 1 版和第 2 版）、AP214（最高至第 3 版）、AP242（最高至第 3 版）、AP242 BO XML，包括：

• 模型几何/拓扑：BRep实体、面与修剪、曲面、曲线，线框、网格，

• 装配体：形状表示（含部件放置/表示）、实例，关系，……

• 图形属性：样式、颜色、赋值、透明度，

• 零件属性、在零件和装配体级别上的验证属性、用户定义属性，……

• FDT 图形，自 AP243E3 起符号作为多段线或占位符：引线曲线、样式、文本，保存的视图，……

• FDT语义（自AP203E2及后续版本起）：几何尺寸与公差、基准元素、注释、关联几何……

• STEP AP242 BO XML（STEP域模型）：装配体、产品数据、属性、元数据……

我们的 STEP 写入器支持生成 STEP 版本 AP242 的文件：AP242E1（第 1 版）、AP242E2（第 2 版）、AP242E3（第 3 版）、AP242 BO XML（域 XML），包括：

• 模型几何/拓扑：BRep实体、面和修剪、曲面、曲线、线框，网格，

• 装配体：产品（带或不带完整3D几何）、元数据、实例、外部、引用，……，

• 属性：图形属性、颜色、厚度、图层、可见性、不可见性、透明度，……，

• 零件属性、在零件和装配体级别上的验证属性、用户定义属性，……，

• FDT 图形，自 AP243E3 起以多边形或占位符形式表示的符号：引线曲线、样式、文本，保存的视图，……，

• FDT语义（自AP203E2及以后版本）：几何尺寸与公差、基准元素、注释、关联几何……，

• STEP AP242 BO XML（域模型）：装配体、产品数据、属性、元数据……，
